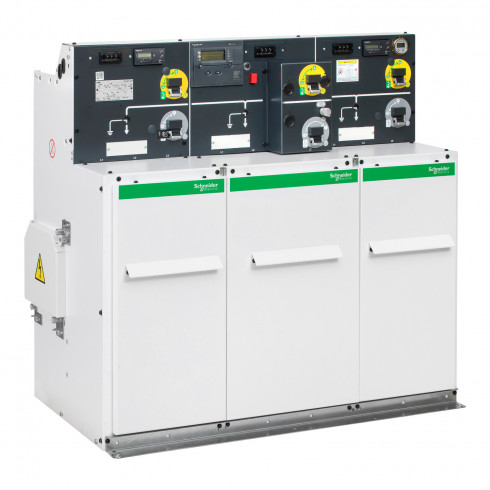

Caractéristiques principales :
✅ Tension nominale : 24 kV
✅ Courant assigné : Jusqu’à 630 A
✅ Fonction :
🔹 IPI = Interrupteur + Protection (disjoncteur) + Interrupteur
🔹 Combine les fonctions d’arrivée, protection, départ
✅ Disjoncteur intégré : Type JDB ou équivalent – déclenchement par relais
✅ Technologie : GIS – isolement dans le gaz SF₆
✅ Raccordement câble : Embrochable – Interface C2 (630 A)
✅ Commande : Manuelle (standard), motorisable (en option)
✅ Extensibilité : À droite uniquement – pour configurations modulaires
✅ Indicateurs intégrés :
🔹 Présence tension
🔹 Position interrupteur, disjoncteur, mise à la terre
✅ Indice de protection : IP65 (enceinte active) / IP2X (zone opérateur)
✅ Normes :
🔹 CEI 62271-200 / CEI 62271-100 / CEI 60694
🔹 HN 64-S-61 (réseaux Enedis – France)
Applications idéales :
🔹 Postes de transformation HTA/BT pour clients industriels, tertiaires ou collectivités
🔹 Raccordement au réseau Enedis ou autres concessions locales HTA
🔹 Postes compacts ou préfabriqués avec besoin de protection intégrée
🔹 Architectures modulaires avec extension possible à droite
🔹 Réseaux HTA 12–24 kV souterrains ou aériens
Avantages clés :
✔️ Fonction Trilogie dans un seul module : arrivée + disjoncteur + départ
✔️ Gain de place et réduction du câblage interne
✔️ Extensible à droite : permet l’évolution du poste selon les besoins
✔️ Disjoncteur intégré : protection performante des transformateurs ou départs
✔️ Sécurité renforcée : verrouillages mécaniques, indicateurs clairs, isolement au gaz
✔️ Maintenance réduite : cellule scellée, sans intervention requise
✔️ Installation rapide grâce aux connexions embrochables standard
✔️ Conformité HN pour exploitation sur réseau public français
