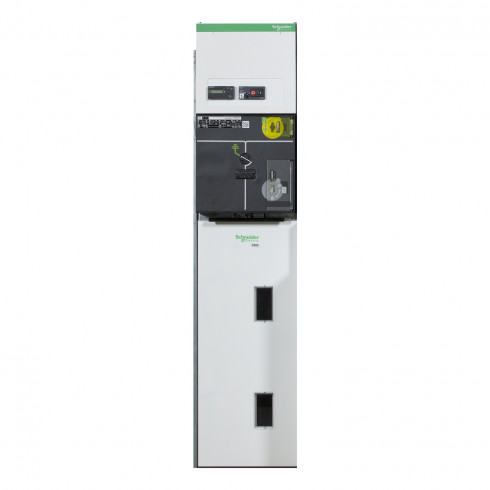

Caractéristiques principales :
✅ Tension nominale : 24 kV
✅ Courant assigné : jusqu’à 400 A
✅ Pouvoir de coupure : par fusibles HTA à fort pouvoir de coupure
✅ Fonction :
🔹 PM = Protection par fusibles + interrupteur-sectionneur
🔹 Intègre un interrupteur tripolaire et un compartiment à fusibles
🔹 Mise à la terre par lame rotative
✅ Technologie : AIS – Isolement dans l’air, coupure dans chambre isolante
✅ Protection par fusibles :
🔹 Type CEI – à limitation de courant
🔹 Détection fusible fondu avec voyant mécanique ou électrique
✅ Commande :
🔹 Manuelle standard
🔹 Motorisable en option
✅ Verrouillage :
🔹 Type C4 (conforme exigences HN Enedis)
🔹 Blocage mécanique et électrique interdisant manœuvres dangereuses
✅ Signalisation :
🔹 Position interrupteur, mise à la terre
🔹 Indicateur fusibles fondus
🔹 Voyants de présence tension (en option)
✅ Raccordement :
🔹 Câbles HTA en bas ou en haut
🔹 Connecteurs ou bornes selon configuration
✅ Indice de protection : IP3X (standard), IP4X (option)
✅ Normes :
🔹 CEI 62271-200
🔹 CEI 60282-1 (fusibles HTA)
🔹 HN 64-S-61 / HN 64-S-57 (raccordement Enedis)
Applications idéales :
🔹 Postes HTA/BT clients tertiaires, industriels ou agricoles
🔹 Protection de transformateurs 100 à 400 kVA
🔹 Installations HTA à raccordement public (Enedis)
🔹 Sites à faible consommation nécessitant une protection simple
🔹 Postes intérieurs compacts en bâtiments ou postes préfabriqués
Avantages clés :
✔️ Solution économique et fiable pour protection transformateur
✔️ Fusibles HTA à limitation de courant : déclenchement rapide en cas de défaut
✔️ Verrouillage C4 : sécurité renforcée, conforme aux exigences réseau public
✔️ Technologie AIS éprouvée : peu de maintenance, haute fiabilité
✔️ Commande manuelle intuitive, possibilité de motorisation
✔️ Compatible avec chaînes SM6 : extensibilité assurée
✔️ Indicateurs de défauts intégrés : diagnostic rapide et sécurité accrue
✔️ Conforme aux normes CEI et HN : utilisable sur tout le réseau Enedis
