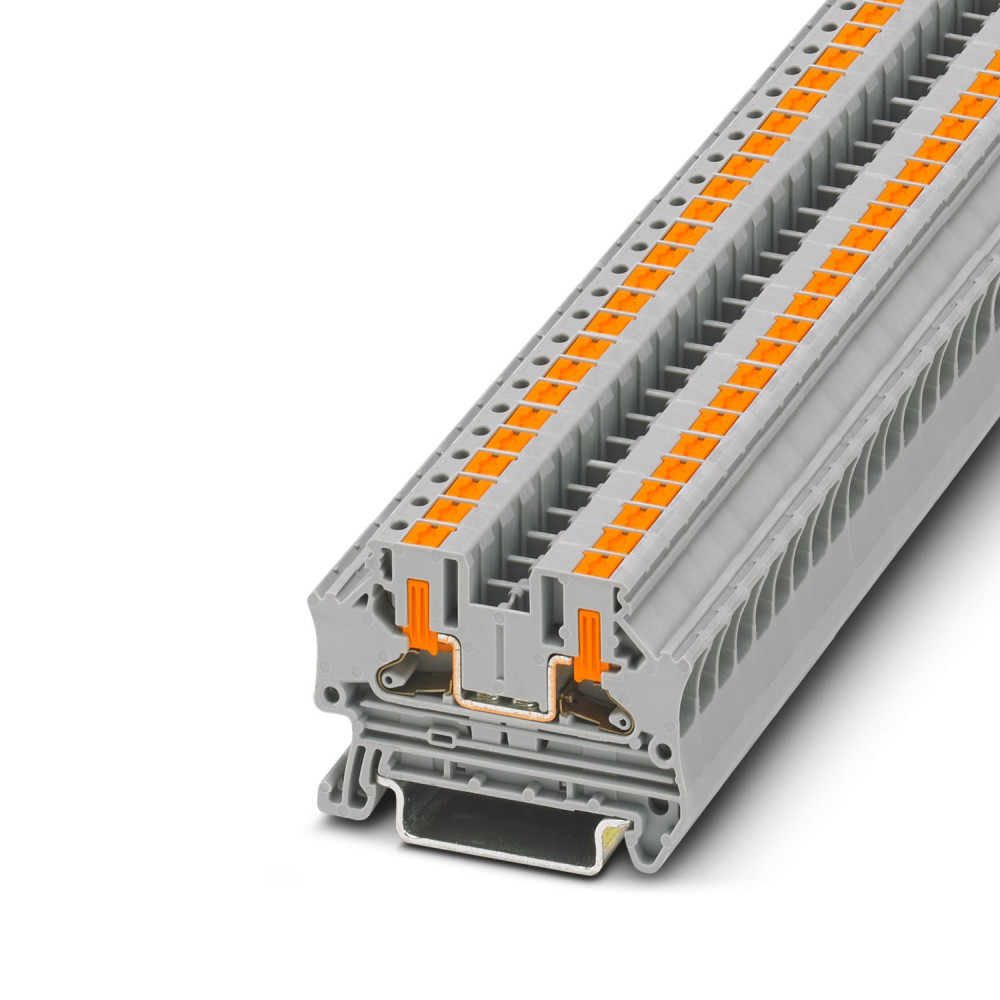

Caractéristiques techniques principales
✅ Type de connexion : Push-in latérale (insertion directe sans outil)
✅ Section de conducteur :
🔹Rigide : 0,25 à 6 mm²
🔹Souple avec embout : 0,25 à 4 mm²
✅ Courant nominal : 32 A
✅ Tension nominale : 1000 V (IEC)
✅ Pas de bornier : 6,2 mm
✅ Couleur standard : Gris (autres couleurs disponibles selon modèles)
✅ Matériau du corps : Polyamide renforcé (auto-extinguible, UL94 V0)
✅ Montage : sur rail DIN NS 35/7,5 ou 15
✅ Système de pontage : compatible avec les ponts enfichables CLIPLINE
✅ Repérage : emplacement pour étiquettes de marquage ZB / ZBF / ZBFM
✅ Test : bornes de test intégrées Ø 2,3 mm pour fiches de mesure
✅ Température de service : –60 °C à +105 °C
✅ Normes / certifications : IEC 60947-7-1, UL, CSA, EAC
Avantages
🔹Câblage rapide et sûr sans tournevis grâce au système Push-in.
🔹Insertion latérale facilitant la visibilité et l’accessibilité dans les armoires compactes.
🔹Compatibilité totale avec les accessoires CLIPLINE complete (ponts, repères, fiches test).
🔹Design compact permettant une densité de câblage élevée.
🔹Excellente résistance mécanique et électrique.
🔹Entièrement conforme aux exigences industrielles et ferroviaires.
Applications typiques
✔️ Tableaux et armoires électriques industrielles
✔️ Installations d’automatisation et de process
✔️ Équipements tertiaires et infrastructures
✔️ Câblage de commande, de puissance ou de signal
✔️ Intégration dans systèmes modulaires Phoenix Contact
