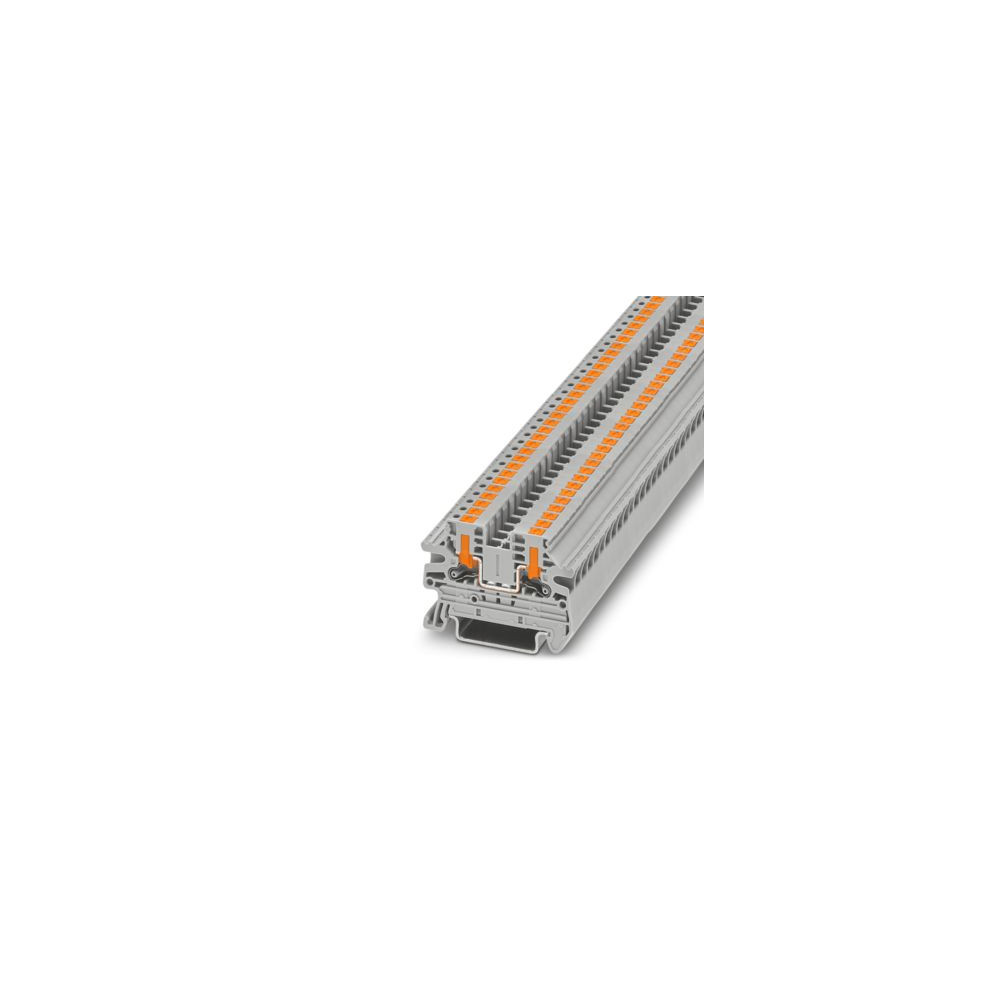

Blocs de jonction simple, tension nominale: 1000 V, intensité nominale: 32 A, nombre de connexions: 2, type de raccordement: Raccordement Push-in, Section de référence: 4 mm2, section : 0,2 mm2 - 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
⚙️ Caractéristiques principales :
✅ Désignation : Bloc de jonction simple – Push-in latéral
✅ Référence : PTV 4
✅ Type : Bornier simple Push-in avec connexion latérale (Vertical Push-in)
✅ Section nominale : 4 mm²
✅ Courant nominal : 32 A
✅ Tension nominale : 1000 V AC/DC (selon IEC 60947-7-1)
✅ Technologie de connexion :
Push-in direct pour conducteurs rigides ou embouts
Déconnexion facile via levier latéral orange
🟩 Installation rapide, sans outil
🟩 Câblage latéral = meilleure lisibilité et gestion du câblage
✅ Couleur : Gris industriel RAL 7035
✅ Montage : Rail DIN 35 mm (EN 60715)
✅ Nombre d’étages : 1 (simple)
✅ Point de test intégré sur la face avant
✅ Accessoires compatibles :
Flasques d’extrémité
Couvercles
Peignes de pontage FBS
Étiquettes de repérage ZB…
Supports de marquage
✅ Matériau : Polyamide isolant UL 94 V-0
✅ Température de service : –40 °C à +105 °C
✅ Normes : IEC 60947-7-1 / CE / UL / CSA
✅ Marque : Phoenix Contact – Série PTV
🔧 Applications idéales :
🔹 Armoires industrielles et tableaux tertiaires
🔹 Automatisme, PLC, modules d’E/S
🔹 Réseaux de distribution en armoire compacte
🔹 Installations nécessitant un câblage clair et à accès latéral
📦 Avantages :
✔️ Push-in latéral = insertion directe + repérage parfait
✔️ Câblage plus propre, conducteurs orientés dans l’axe des goulottes
✔️ Montage sans outil → gain de temps
✔️ Haute capacité 32 A / 1000 V
✔️ Compatible peignes FBS pour pontages rapides
✔️ Fiabilité Phoenix Contact – tenue mécanique et vibrations maîtrisées
