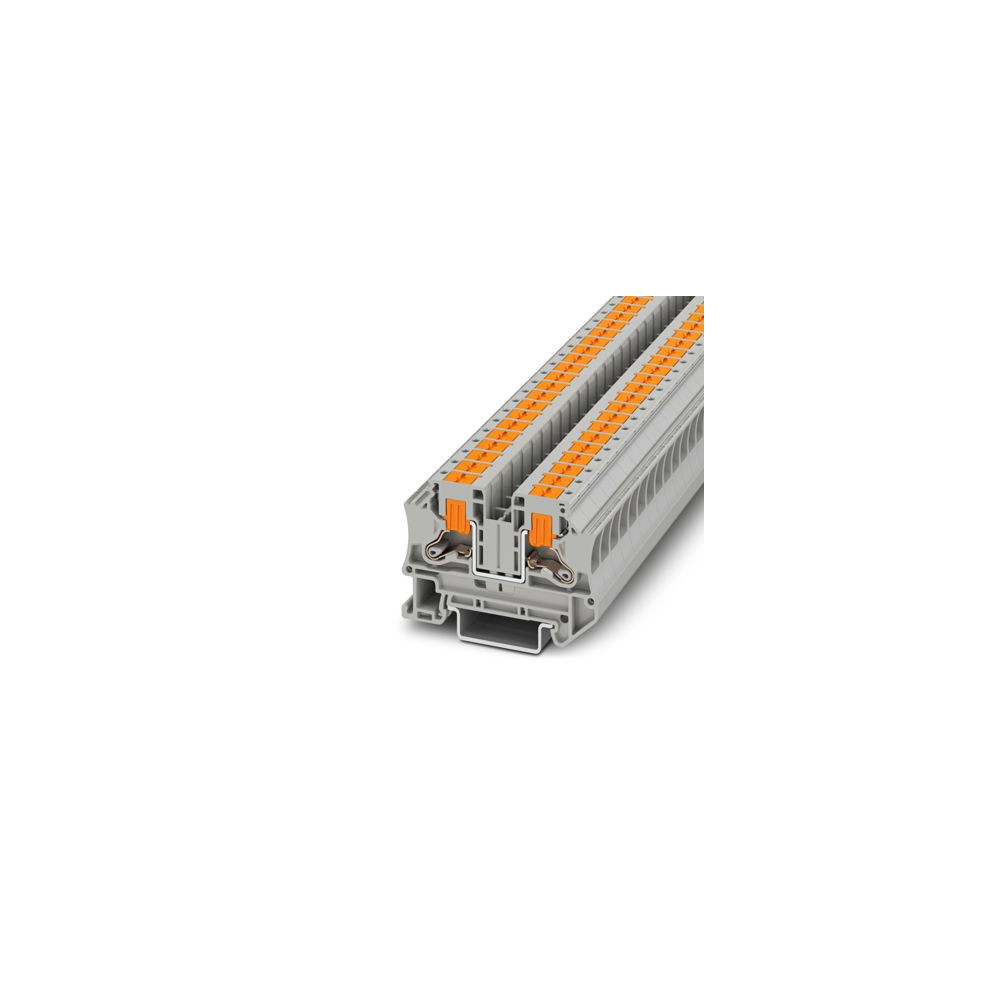

Blocs de jonction simple, tension nominale: 1000 V, intensité nominale: 32 A, nombre de connexions: 2, type de raccordement: Raccordement Push-in, Section de référence: 4 mm2, section : 0,2 mm2 - 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
⚙️ Caractéristiques principales :
✅ Désignation : Bloc de jonction simple – Push-in latéral
✅ Référence : PTV 6
✅ Type : Bornier simple Push-in avec connexion latérale (Vertical Push-in)
✅ Section nominale : 6 mm²
✅ Courant nominal : 41 A
✅ Tension nominale : 1000 V AC/DC (IEC 60947-7-1)
✅ Technologie de connexion :
Push-in direct pour conducteurs rigides ou embouts
Déconnexion via levier latéral orange
🟩 Câblage rapide, simple et sans outil
🟩 Orientation latérale = câblage aligné avec les goulottes
✅ Couleur : Gris industriel RAL 7035
✅ Montage : Rail DIN 35 mm (EN 60715)
✅ Nombre d’étages : 1 (simple)
✅ Point de test intégré
✅ Accessoires compatibles :
Flasques d’extrémité
Peignes de pontage FBS
Couvercles et capots
Étiquettes et marquages ZB
Supports de repérage
✅ Matériau : Polyamide technique UL 94 V-0
✅ Température de service : –40 °C à +105 °C
✅ Normes : CE / UL / CSA / IEC 60947-7-1
✅ Marque : Phoenix Contact – Série PTV
🔧 Applications idéales :
🔹 Tableaux de distribution de puissance
🔹 Automatisation industrielle, PLC, E/S
🔹 Installations nécessitant une forte densité de câblage
🔹 Armoires où l’on veut un câblage latéral propre, aligné et lisible
📦 Avantages :
✔️ Connexion Push-in latérale = meilleur guidage des câbles
✔️ Insertion sans outil → rapidité + ergonomie
✔️ Haute capacité : 41 A / 1000 V
✔️ Robuste et fiable, même en environnement vibratoire
✔️ Compatible avec peignes FBS pour pontages rapides
✔️ Repérage clair grâce aux zones ZB
