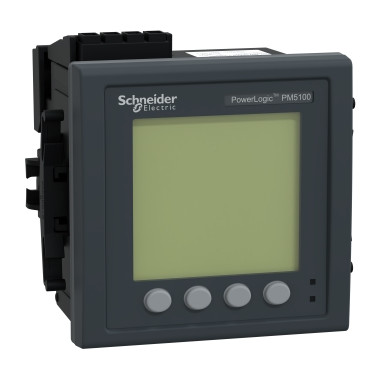

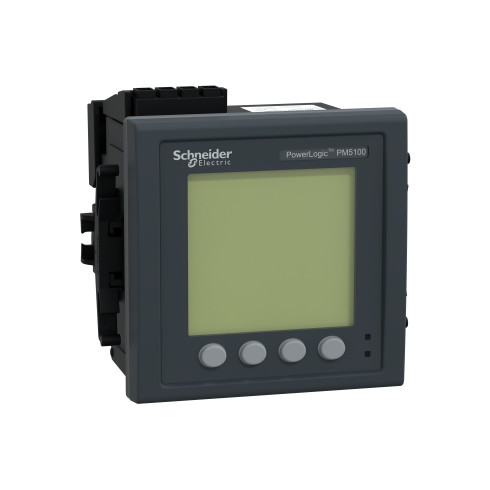

PowerLogic - centrale de mesure - PM5111 - Modbus - MID

⚙️ Caractéristiques principales

✅ Marque : Schneider Electric – Gamme PowerLogic PM5000
✅ Type : Centrale de mesure triphasée multifonction avec communication Modbus et certification MID
✅ Courant nominal : Via transformateurs de courant (TI) externes – entrée secondaire 5 A
✅ Tension nominale : 3×230/400 V AC
✅ Certification : MID (Measurement Instruments Directive) – conforme à la facturation légale en Europe
✅ Affichage : Grand écran LCD rétroéclairé avec navigation intuitive
✅ Mesures disponibles :
 ▪︎ Énergie active, réactive et apparente (totale et partielle)
 ▪︎ Puissance active, réactive et apparente
 ▪︎ Tension et courant par phase
 ▪︎ Facteur de puissance, fréquence
✅ Communication : Port RS-485 Modbus RTU
✅ Sortie impulsion : 1 sortie S0 pour relevé à distance
✅ Précision : Classe 0,5S (énergie active) selon IEC 62053-22
✅ Fréquence nominale : 50 / 60 Hz
✅ Montage : En façade (panneau) – format 96 × 96 mm
✅ Température de fonctionnement : -25 °C à +70 °C
✅ Indice de protection : IP52 (face avant) / IP20 (bornes)
✅ Conformité : IEC 61557-12, IEC 62053-21/22 + MID

🔧 Applications idéales
🔹 Comptage d’énergie triphasée avec facturation légale
🔹 Sous-comptage pour répartition des consommations en milieu industriel ou tertiaire
🔹 Intégration dans systèmes de supervision via Modbus RTU
🔹 Suivi énergétique précis pour optimisation des coûts

📦 Avantages
✔️ Conformité MID pour usage en facturation officielle
✔️ Communication Modbus RTU pour supervision à distance
✔️ Précision élevée (classe 0,5S) pour comptage fiable
✔️ Format standard 96×96 mm pour intégration en porte de tableau

✔️ Robuste et simple à installer
