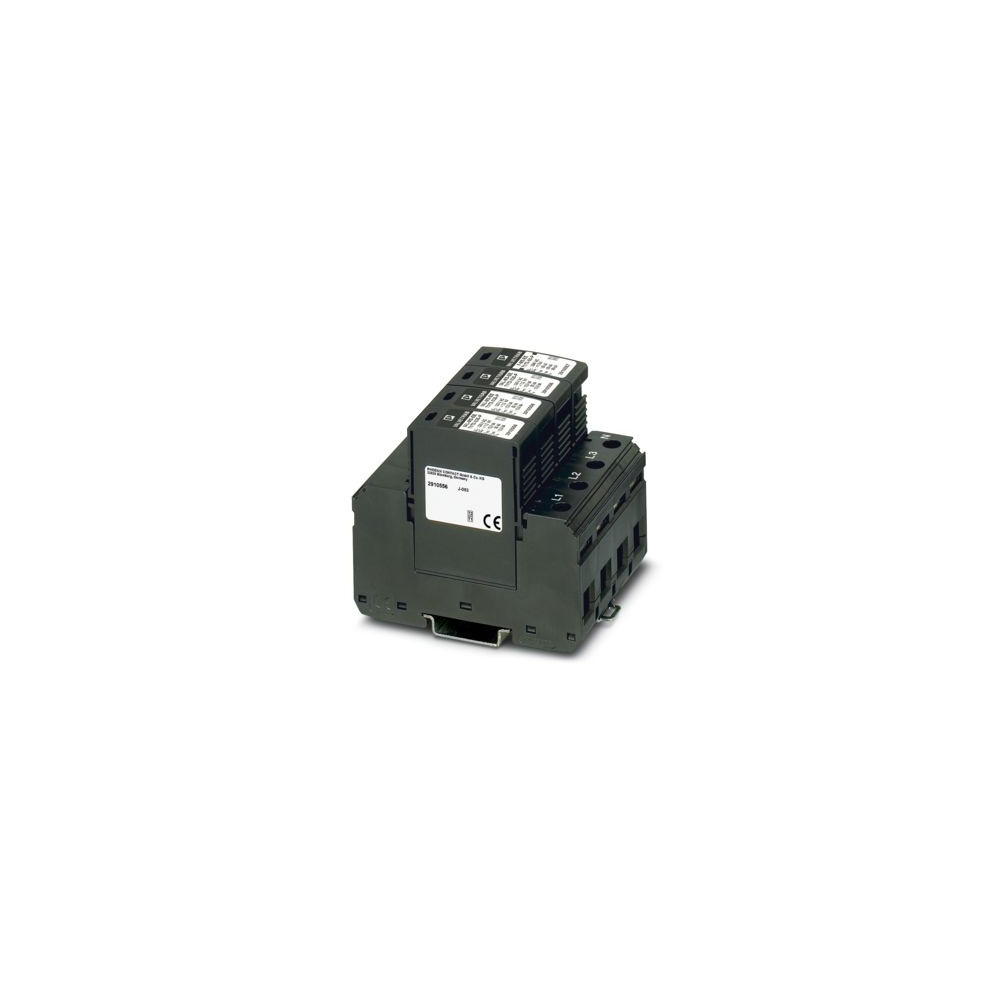

Parafoudre triphase de type 1/2 - VAL-MS-EE-T1/T2-3+1-335

Caractéristiques techniques :

✅ Type : Parafoudre / parasurtenseur combiné type 1 + type 2 (classe I / II)
✅ Marque / Référence : Phoenix Contact – VAL-MS-EE-T1/T2-3+1-335 (2910551)
✅ Réseau : triphasé 230/400 V, schéma 3+1 (L1, L2, L3, N, PE – N et PE séparés)
✅ Montage : sur rail DIN 35 mm, module enfichable (base + cartouches)
✅ Systèmes : compatible TN-S et TT
✅ Tension nominale Un : 240/415 V AC
✅ Tension max permanente Uc : 335 V AC (L–N / L–PE), 264 V AC (N–PE)
✅ Courant de charge admissible IL : 80 A

Capacité de décharge et niveaux de protection :

• Courant nominal de décharge In (8/20 µs) L–N / L–PE : 12,5 kA

• Courant d’impulsion Iimp (10/350 µs) N–PE : 50 kA

• Niveau de protection Up : env. ≤ 2 kV (L–N), ≤ 2,2 kV (L–PE)

Fonctions & signalisation :

🔹 Protection des modes : L–N, L–PE, N–PE (configuration 3+1)
🔹 Technologie varistor universelle, adaptée aux niveaux de protection foudre III et IV
🔹 Cartouches enfichables pour remplacement rapide en fin de vie
🔹 Voyant d’état optique sur chaque module (OK / défaut)
🔹 Degré de protection : IP20 en coffret câblé

Connexions & mécanique :

🔹 Largeur env. 71 mm (4 modules de 18 mm), hauteur ≈ 90 mm, profondeur ≈ 78 mm
🔹 Raccordement par bornes à vis pour conducteurs jusqu’à 25–35 mm² (puissance)
🔹 Température de service : –40 °C à +80 °C

Applications idéales :

✔️ Parafoudre de tête type 1 + 2 pour tableau principal BT
✔️ Réseaux triphasés 230/400 V en schémas TN-S / TT
✔️ Bâtiments tertiaires, industriels, commerciaux
✔️ Protection globale des TGBT, onduleurs, alimentations, automates, variateurs, équipements informatiques et réseaux
