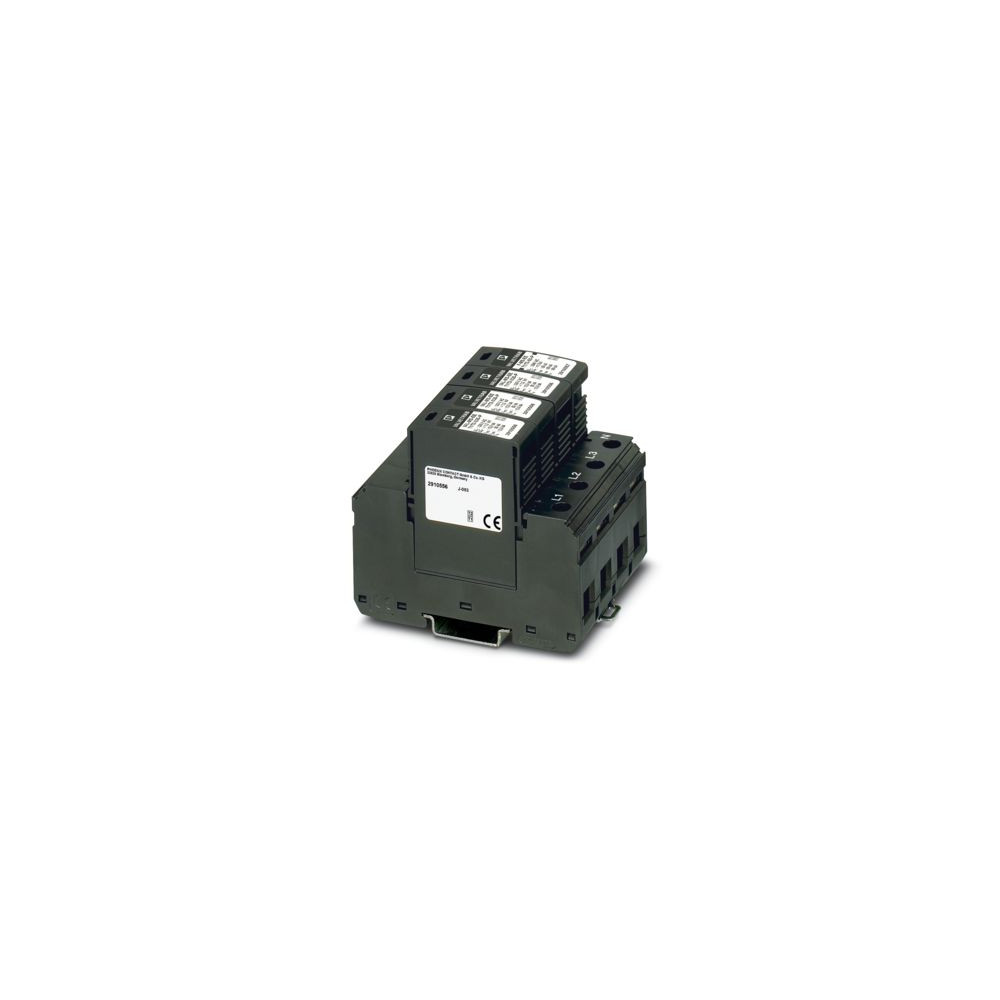

VAL-MS-EE-T1/T2-3+1-335 - Dispositif de protection parafoudre/parasurtenseur de type 1/2

⚙️ Caractéristiques principales :
✅ Désignation : Dispositif de protection parafoudre / parasurtenseur Type 1 + Type 2
✅ Référence : VAL-MS-EE-T1/T2-3+1-335
✅ Type : Parafoudre Type 1/2 (combinaison éclateur + varistors) – Configuration 3+1
✅ Réseau compatible : Triphasé TN-S / TT – 230/400 V AC, 50/60 Hz

🔌 Performances électriques

• Tension maximale continue Uc : 335 V AC

• Technologie :

  • Éclateur à gaz (N–PE) – Très forte tenue aux surtensions directes

  • Varistors haute énergie (L–N) – Protection fine contre surtensions transitoires

• Courant de choc Iimp (10/350 μs) : 12,5 kA par pôle (Type 1)

• Courant de décharge nominal In (8/20 μs) : 20 kA

• Courant de décharge maximal Imax (8/20 μs) : 40 kA

• Niveau de protection Up : ≤ 1,5 kV

• Énergie absorbée : Très haute capacité (haute robustesse contre coups de foudre indirects)

🧩 Conception & Sécurité

• Modules enfichables / remplaçables – maintenance rapide

• Indicateur d’état visuel (défaillance module)

• Sans télésignalisation (version standard)

• Protection interne thermique + déconnexion de sécurité

• Montage : Rail DIN 35 mm (EN 60715)

• Connexions : Borniers à vis 2,5–25 mm²

🌡 Conditions environnementales

• Température de fonctionnement : –40 °C à +80 °C

• Indice de protection : IP20 (IP40 en coffret)

📜 Normes

• IEC/EN 61643-11 (Type 1 + Type 2)

• CE / RoHS

• Tests sur éclateurs à gaz certifiés

• Compatible schémas TN-S / TT

🏭 Marque

Phoenix Contact – Série VAL-MS-EE

🔧 Applications idéales :
🔹 Tableaux d’arrivée générale (TGBT) – zones exposées aux coups de foudre
🔹 Bâtiments industriels et tertiaires sensibles
🔹 Installations situées en zones à forte densité de foudre (NFC 15-100)
🔹 Protection primaire + secondaire des équipements électroniques
🔹 Armoires d’automatisme, variateurs, onduleurs, automates PLC

📦 Avantages :
✔️ Protection hybride Type 1 + 2 idéale pour la tête d’installation
✔️ Technologie éclateur + varistor : meilleure tenue + meilleure finesse de protection
✔️ Configuration 3+1 : sécurise le triphasé + neutre + terre
✔️ Faible Up (≤ 1,5 kV) = protection élevée des équipements sensibles
✔️ Modules extractibles = maintenance simple et rapide
✔️ Fiabilité Phoenix Contact – haute tenue aux chocs de foudre et surtensions
