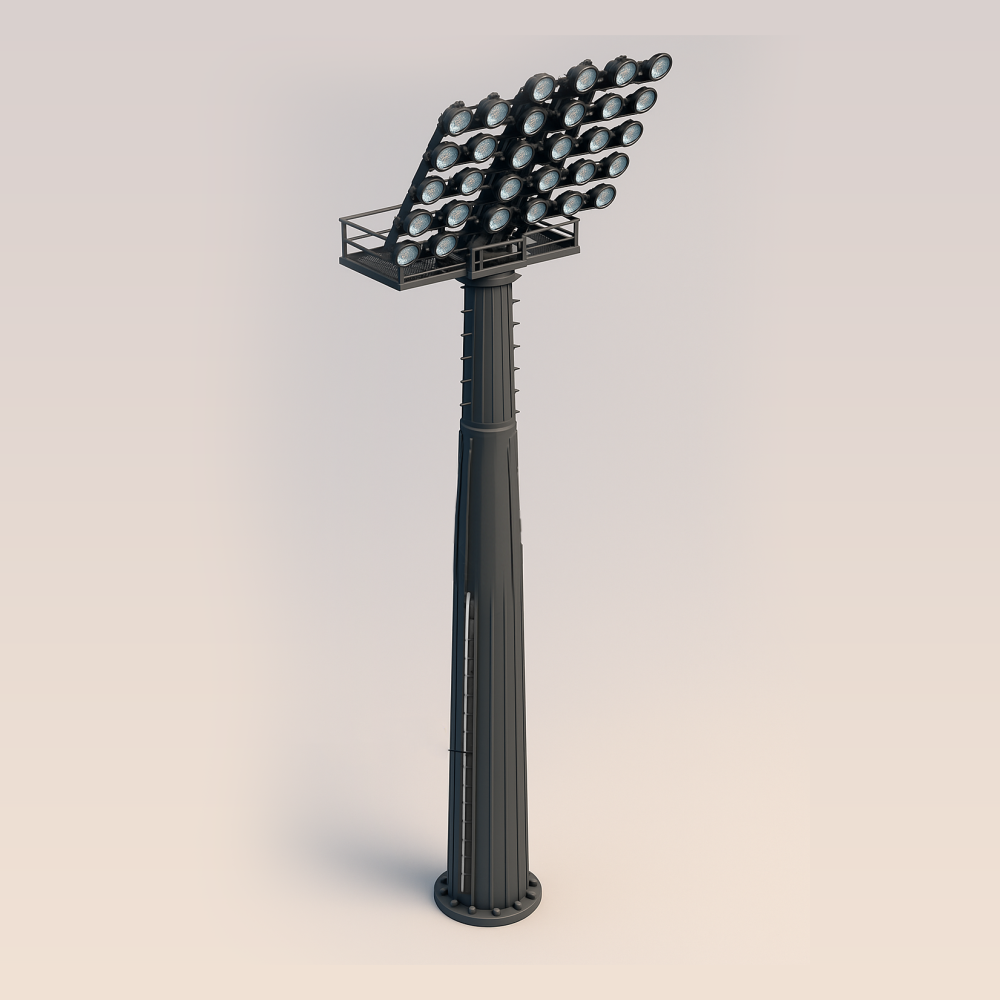

Mât haut de flux (HDF) de 22 m pour éclairage d’aires étendues (stades, parkings, plateformes logistiques, zones portuaires). Herse (couronne) inclinée permettant l’orientation optimale des faisceaux et la réduction de l’éblouissement vers les abords. Conception robuste pour charges de vent élevées et maintenance simple par nacelle.
Caractéristiques mécaniques
✅ Hauteur hors sol : 22 m (tolérance ± 1 %)
✅ Type : mât conique multi-tronçons à emboîtement, soudure circonférentielle
✅ Acier : S355 JR ou équivalent, résistances selon EN 10025
✅ Protection : galvanisation à chaud ≥ 70 µm (EN ISO 1461), option thermolaquage RAL (≥ 80 µm)
✅ Fixation : platine base + cage d’ancrage (gabarit fourni)
✅ Fondations : massif béton selon note de calcul site (plan & ferraillage fournis)
✅ Herse inclinée : couronne acier inclinée 15–30° (réglable), 40 emplacements équipables
✅ Accès : trappe verrouillable à ~0,6–1,0 m avec platine équipements
✅ Résistance au vent : dimensionnée selon EN 1991-1-4/EN 40, paramètres du site (zone/altitude/rugosité)
✅ Masse & efforts : confirmés par note de calcul et plan d’exécution
Capacité d’équipement (éclairage)
🔹Nombre de projecteurs : jusqu’à 40 LED
🔹Masse/unité indicative : ≤ 10–15 kg (à confirmer selon modèle choisi)
🔹Puissance typique : 300–600 W LED/projeteur
🔹Interfaces : brides/étriers universels, platines orientables graduées
🔹Gestion de câbles : passages internes, colliers inox sur herse, repérage des circuits
Fournitures standard
✔️ Tronçons du mât + platine base, cage d’ancrage & gabarit
✔️ Herse inclinée réglable (40 positions), visserie & brides
✔️ Trappe + platine équipements, bornier, passe-câbles
✔️ Plan fondations, plan d’exécution, notice montage & maintenance
