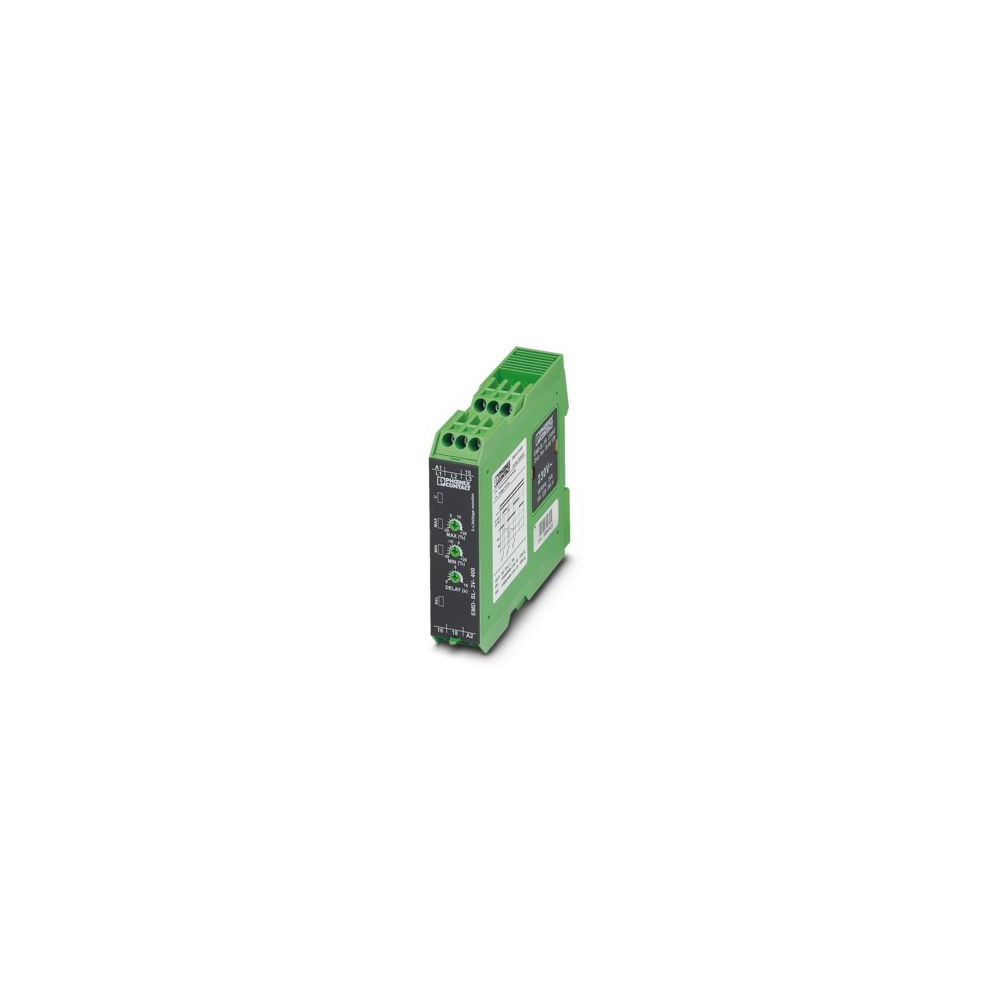

Relais de surveillance - MR-ES-PH-400

⚙️ Caractéristiques principales :
✅ Désignation : Relais de surveillance de phase triphasé
✅ Référence : MR-ES-PH-400
✅ Type : Relais de contrôle de présence, séquence et perte de phases
✅ Tension nominale : 3 × 400 V AC (ph–ph)
✅ Plage de fonctionnement : 300…500 V AC
✅ Fréquence nominale : 50/60 Hz
✅ Fonctions de surveillance :

• Présence des 3 phases

• Séquence correcte des phases (rotation ABC)

• Détection de perte ou inversion de phase

• Désactivation immédiate en cas de défaut
  ✅ Sortie relais : 1 inverseur (1 C/O – SPDT) – 8 A / 250 V AC (résistif)
  ✅ Temps de réaction : < 200 ms
  ✅ Signalisation LED :

• Tension présente

• Phase correcte / inversion détectée

• Relais activé
  ✅ Alimentation : directe sur le réseau triphasé (autonome)
  ✅ Montage : Rail DIN 35 mm (EN 60715)
  ✅ Indice de protection : IP20 (boîtier)
  ✅ Température de fonctionnement : –20 °C à +60 °C
  ✅ Normes : IEC 60255 / IEC 61812-1 / CE / UL
  ✅ Marque : Phoenix Contact – Série MR-ES

🔧 Applications idéales :
🔹 Protection de moteurs triphasés, pompes, ventilateurs et compresseurs
🔹 Surveillance de réseaux 3 × 400 V dans les armoires industrielles
🔹 Prévention des dommages liés à l’inversion ou la perte de phase
🔹 Sécurisation des automatismes, ascenseurs, groupes de pompage, etc.

📦 Avantages :
✔️ Surveillance complète de la séquence et de la perte de phase
✔️ Protection fiable des moteurs et équipements triphasés
✔️ Signalisation LED claire pour diagnostic immédiat
✔️ Montage simple sur rail DIN (35 mm)
✔️ Commutation robuste (8 A / 250 V)
✔️ Fiabilité Phoenix Contact – conception industrielle, conformité CE/UL
