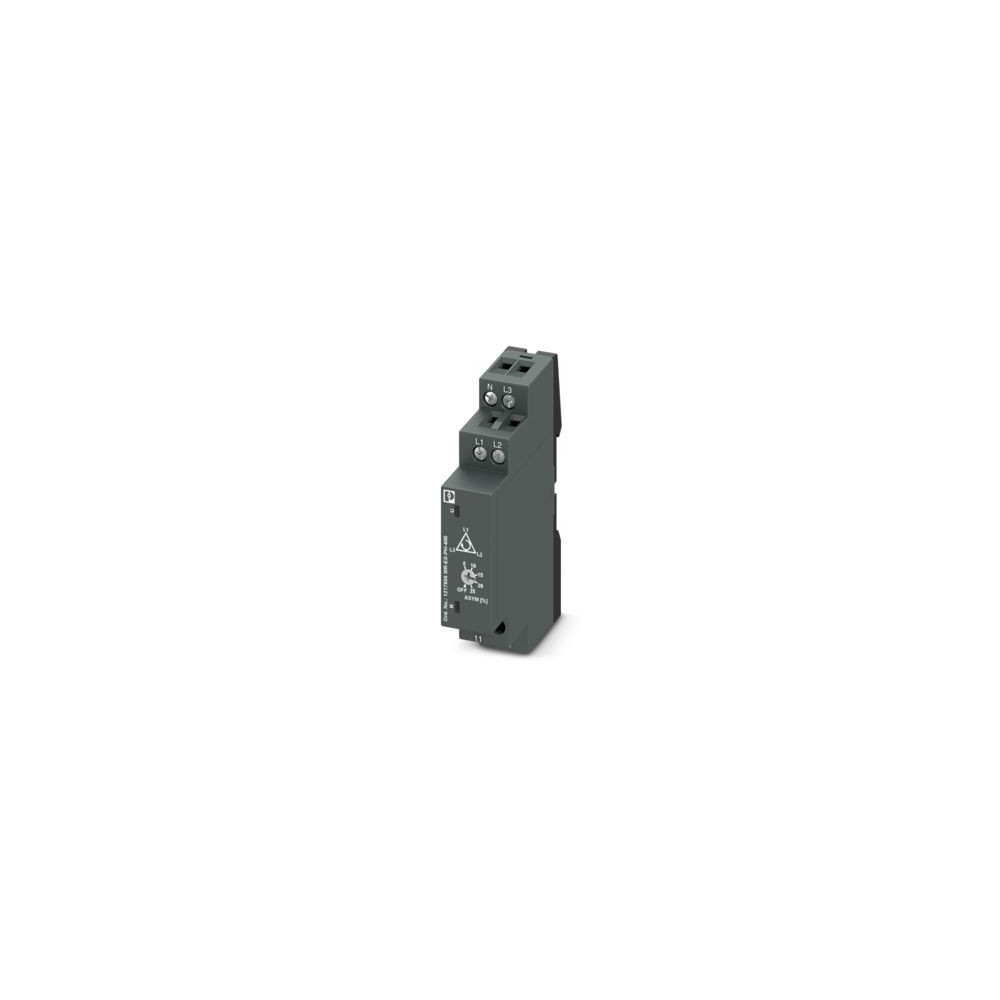

Relais de surveillance MR-ES-PH-400

⚙️ Caractéristiques principales :
✅ Désignation : Relais de surveillance de phase triphasé
✅ Référence : MR-ES-PH-400
✅ Type : Relais de contrôle de présence, perte et séquence de phases
✅ Tension nominale : 3 × 400 V AC (ph–ph)
✅ Plage de fonctionnement : 300…500 V AC
✅ Fréquence nominale : 50/60 Hz
✅ Fonctions de surveillance :

• Détection de perte de phase

• Détection de séquence de phase incorrecte (inversion)

• Détection de déséquilibre de tension entre phases
  ✅ Sortie relais : 1 inverseur (1 C/O – SPDT) – 8 A / 250 V AC (résistif)
  ✅ Temps de réaction : < 200 ms (rapide pour protection moteur)
  ✅ Signalisation LED :

• Présence tension triphasée

• Séquence correcte / inversion détectée

• État du relais de sortie
  ✅ Alimentation : directe sur le réseau triphasé (autonome, sans neutre)
  ✅ Montage : Rail DIN 35 mm (EN 60715)
  ✅ Indice de protection : IP20 (boîtier)
  ✅ Température de fonctionnement : –20 °C à +60 °C
  ✅ Normes : IEC 60255 / IEC 61812-1 / CE / UL
  ✅ Marque : Phoenix Contact – Série MR-ES

🔧 Applications idéales :
🔹 Protection des moteurs triphasés, pompes, compresseurs, ventilateurs
🔹 Surveillance de réseaux 3 × 400 V AC
🔹 Armoires de commande, installations industrielles et tertiaires
🔹 Prévention des pannes dues à l’inversion ou perte de phase

📦 Avantages :
✔️ Surveillance complète de la présence et séquence des phases
✔️ Détection rapide des défauts pour protéger les moteurs
✔️ Signalisation LED claire pour diagnostic visuel instantané
✔️ Montage sur rail DIN (35 mm) – installation facile
✔️ Commutation robuste 8 A / 250 V AC
✔️ Fiabilité Phoenix Contact – qualité industrielle, conforme CE / UL
