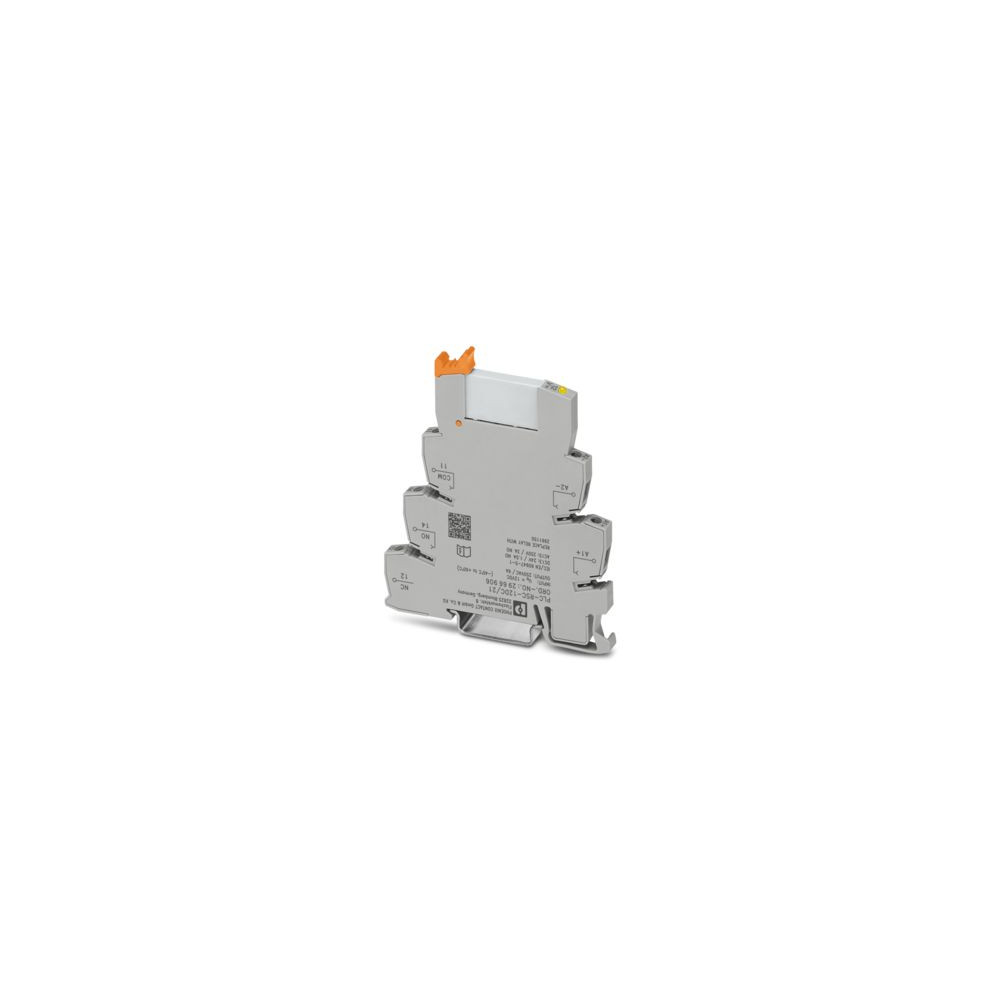

PLC-INTERFACE, composé d’un bloc terminal basique PLC-BSC.../21 avec connexion à vis et d’un relais miniature à brancher avec contact d’alimentation, pour l’assemblage sur rail DIN NS 35/7,5, 1 contact de bascule, tension d’entrée 12 V DC
⚙️ Caractéristiques principales :
✅ Désignation : Module relais interface sur rail DIN
✅ Référence complète : PLC-RSC-12DC/21
✅ Type : Module relais enfichable avec base électronique (interface commande / puissance)
✅ Tension de commande bobine : 12 V DC
✅ Type de contact : 1 inverseur (1 C/O – SPDT)
✅ Courant nominal de contact : jusqu’à 6 A (selon charge et catégorie d’emploi)
✅ Tension de commutation max : jusqu’à 250 V AC / 30 V DC (typique)
✅ Isolation galvanique entre circuit commande et puissance
✅ Technologie : relais enfichable sur socle électronique type PLC-INTERFACE
✅ Bornes : à vis ou à ressort (selon version de base) pour conducteurs fins/flexibles
✅ Montage : Rail DIN 35 mm (EN 60715)
✅ Largeur : env. 6,2 mm (module interface compact)
✅ Signalisation : LED d’état de la bobine (selon version)
✅ Protection bobine : diode de roue libre ou circuit RC intégré (selon version DC/AC)
✅ Normes & sécurité : marquages CE, UL / cUL (selon fabricant), isolation renforcée
🔧 Applications idéales :
🔹 Interface entre automates (PLC) / cartes de commande et circuits de puissance
🔹 Commande de contacteurs, vannes, petites charges AC ou DC
🔹 Isolation galvanique et adaptation de niveau entre carte électronique et terrain
🔹 Armoires d’automatisme, machines industrielles, process tertiaire / industriel
🔹 Remplacement simple de relais grâce au relais enfichable
📦 Avantages :
✔️ Format ultra-compact (≈ 6,2 mm) → gain de place important en armoire
✔️ Solution tout-en-un : base + relais enfichable + LED + protection bobine (selon version)
✔️ Maintenance facile : relais remplaçable sans recâbler la base
✔️ Idéal pour multiplication de sorties PLC et adaptation de puissance
✔️ Marquages et repérage clairs pour un câblage rapide et fiable
✔️ Compatible avec les gammes d’accessoires (pontages, repères, etc.) pour installations professionnelles
