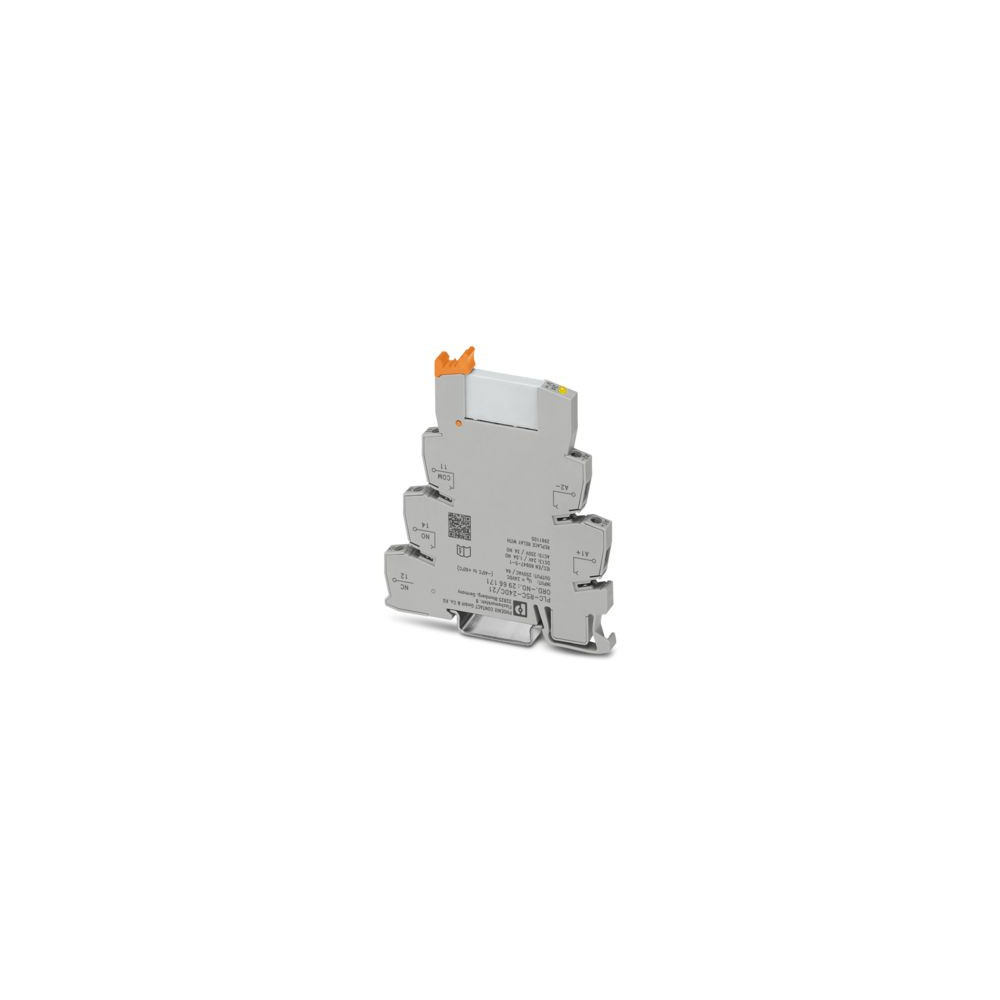

PLC-INTERFACE, composé d’un bloc de borniers basique PLC-BSC.../21 avec connexion à vis et d’un relais miniature à brancher avec contact d’alimentation, pour l’assemblage sur rail DIN NS 35/7,5, 1 contact de bascule, tension d’entrée 24 V DC
⚙️ Caractéristiques principales :
✅ Désignation : Module relais interface sur rail DIN
✅ Référence : PLC-RSC-24DC/21
✅ Type : Relais enfichable sur base électronique type PLC-INTERFACE
✅ Tension de commande bobine : 24 V DC
✅ Type de contact : 1 inverseur (1 C/O – SPDT)
✅ Courant nominal de contact : jusqu’à 6 A (selon type de charge)
✅ Tension de commutation max : jusqu’à 250 V AC / 30 V DC (valeur typique modules PLC-RSC)
✅ Isolation : galvanique entre commande (24 VDC) et circuit de puissance
✅ Signalisation : LED d’état de la bobine (version /21)
✅ Protection bobine : diode de roue libre intégrée (version DC)
✅ Montage : rail DIN 35 mm (EN 60715)
✅ Largeur : env. 6,2 mm (module interface compact)
✅ Raccordement : bornes (vis ou ressort selon version de base) pour conducteurs souples/rigides
✅ Marquages : CE, UL/cUL (selon fabricant Phoenix Contact)
🔧 Applications idéales :
🔹 Interface entre automate (PLC) 24 V DC et charges de puissance
🔹 Commande de contacteurs, vannes, bobines, voyants, petites charges AC/DC
🔹 Multiplication / isolation des sorties TOR d’automate
🔹 Armoires d’automatisme, tableaux de commande, process tertiaire & industriel
📦 Avantages :
✔️ Format ultra-compact 6,2 mm → gros gain de place en armoire
✔️ Combinaison base électronique + relais enfichable + LED + protection bobine
✔️ Remplacement facile du relais sans recâblage de la base
✔️ Idéal pour standardiser les interfaces 24 VDC en armoires
✔️ Compatibilité avec peignes de pontage et repères de la gamme PLC-INTERFACE
