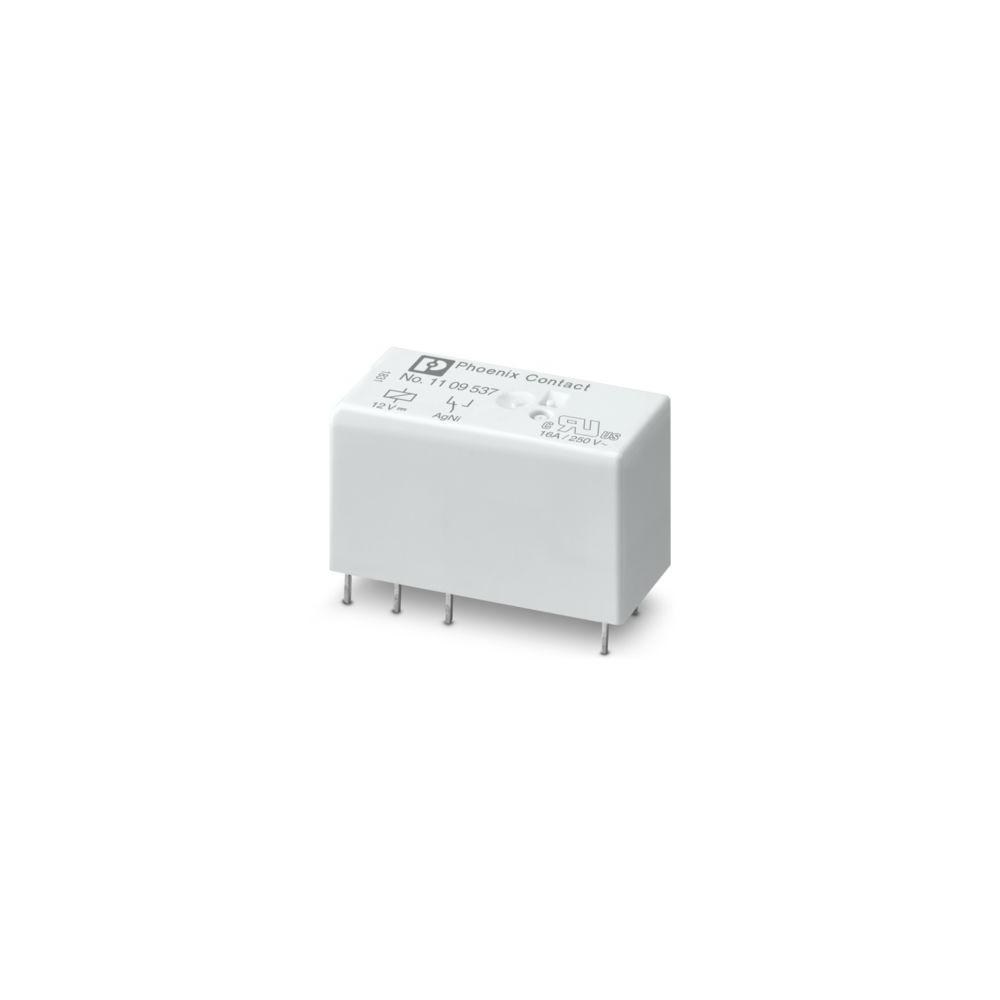

Relais individuels - REL-MR-BL- 12DC/21HC

⚙️ Caractéristiques principales :
✅ Désignation : Relais individuel de puissance miniature enfichable
✅ Référence : REL-MR-BL- 12DC/21HC – 1109537
✅ Type de contact : 1 contact inverseur (1 C/O – contact simple)
✅ Tension d’entrée / bobine : 12 V DC (tension nominale)
✅ Plage de tension de service bobine : 8,4…27 V DC
✅ Courant bobine typique à UN : ≈ 33,3 mA – R bobine ≈ 360 Ω
✅ Intensité permanente limite contact : 16 A (contact de puissance pour intensités élevées)
✅ Courant d’appel max : 30 A / 300 ms
✅ Tension de commutation max : 250 V AC/DC
✅ Puissance de coupure : jusqu’à 4000 VA (250 V AC) / 384 W (24 V DC, charge ohmique)
✅ Matériau de contact : AgNi (argent–nickel)
✅ Service : 100 % ED – durée de vie mécanique ≈ 1×10⁷ cycles

🛡️ Isolation & environnement :

• Tension d’essai bobine/contacts : 5 kV AC / 1 min

• Tension d’isolement assignée : 250 V AC – surtension 4 kV

• Catégorie de surtension III – Degré de pollution 3

• Température de fonctionnement : –40…+85 °C

📐 Montage & format :

• Montage : relais enfichable / soudable sur CI

• Largeur : 12,7 mm – Hauteur 29 mm – Profondeur 15,7 mm

• Couleur : blanc RAL 9010

• Socles compatibles : ECOR-1-BSC2-RT/2X21, ECOR-1-BSC3/2X21

🔧 Applications typiques :

• Remplacement / maintenance sur socles ECOR-1-… en armoire

• Interface entre automates (PLC) et charges terrain

• Commutation de charges 230 V AC (contacteurs, petites résistances, etc.)

• Modules d’interface, cartes de commande, automatismes industriels

📦 Avantages :
✔️ Contact de puissance 16 A pour intensités permanentes élevées
✔️ Large plage de tension de service 8,4…27 V DC avec bobine 12 V
✔️ Haute isolation (5 kV bobine/contacts) adaptée aux environnements industriels
✔️ Format compact enfichable, idéal pour maintenance rapide sur socle ECOR
