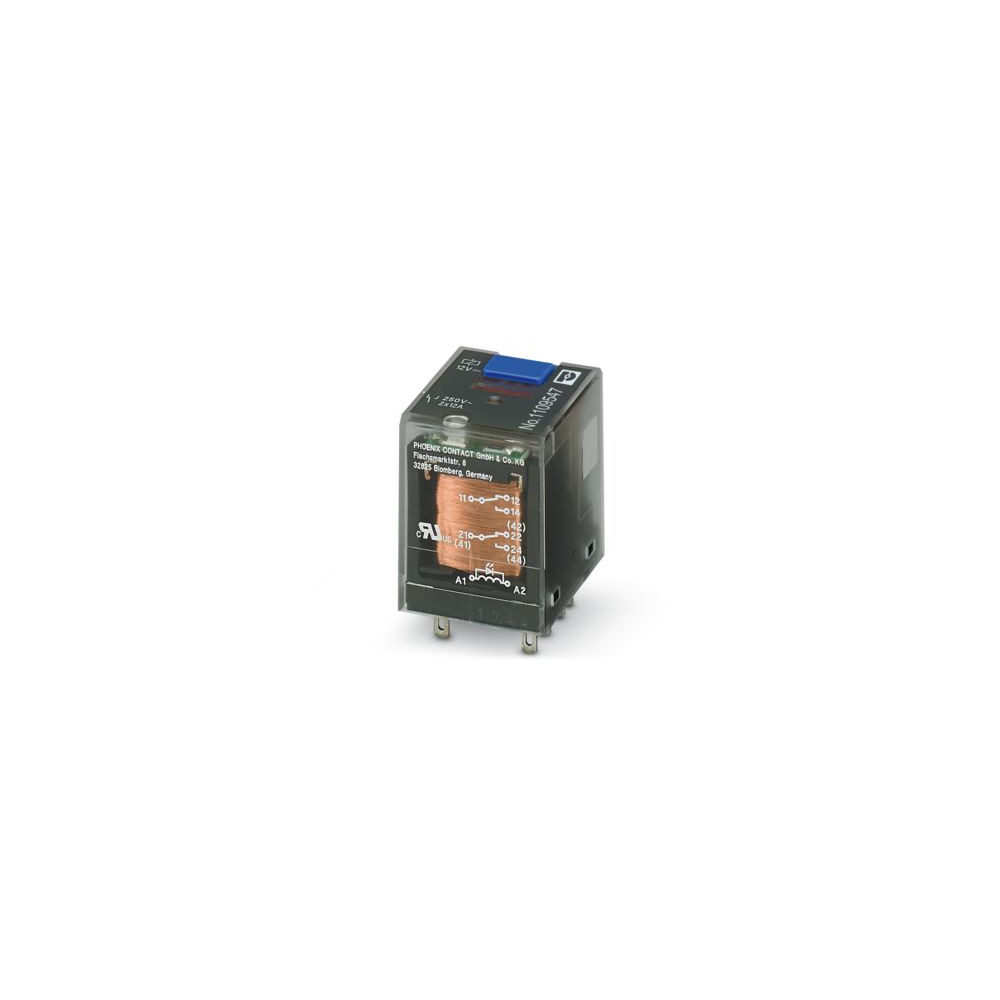

Relais industriel à branche de conception basique avec contacts d’alimentation, 2 contacts de bascule, bouton de test, DEL d’état, indicateur de position de l’interrupteur mécanique, polarité A1+, A2-, tension d’entrée : 12 V DC
⚙️ Caractéristiques principales :
✅ Désignation : Relais industriel enfichable – ECORLINE Essential Edition
✅ Référence : REL-IR-BL/L- 12DC/2X21
✅ Code article Phoenix Contact : 1109547
✅ Type : relais simple de puissance, 2 contacts inverseurs (2 C/O – 2X21)
✅ Description : relais enfichable avec contacts de puissance, 2 change over, bouton de test, LED d’état, indicateur mécanique de position, polarité A1+ / A2-, entrée 12 VDC
🔌 Bobine (entrée) :
Tension nominale : 12 V DC
Plage de tension de service : 9,6…20,4 V DC (20 °C)
Courant typique à 12 V : ≈ 63 mA
Résistance de bobine : ≈ 192 Ω ±10 %
Type : monostable, bobine polarisée (A1+, A2-)
Signalisation : LED jaune intégrée
🔀 Contacts (sortie) : phoenixcontact.com
Forme : 2 changeover contacts (2 C/O)
Matériau : AgNi
Tension de commutation max : 250 V AC/DC
Courant permanent limite : 12 A
Courant d’appel max : 24 A (20 ms, NO)
Puissance de coupure max : 3000 VA @ 250 V AC / puissances DC jusqu’à 288 W @ 24 VDC
Seuil mini de commutation : 12 V / 10 mA
🛡️ Isolement & environnement :
Tension d’essai bobine/contacts : 2,5 kVrms / 1 min
Tension d’isolement assignée : 250 V AC – Uimp 5 kV
Catégorie de surtension : III – Degré de pollution : 2
Indice de protection au point d’installation : ≥ IP54
T° de fonctionnement : –40…+70 °C
📐 Montage & dimensions :
Type de montage : relais enfichable sur base
Base compatible (accessoire obligatoire) : ECOR-2-BSC2-RT/2X21
Montage : en rangées sans entretoise, position indifférente
Dimensions : 22,5 mm (L) × 28 mm (H) × 35,5 mm (P)
🔧 Applications typiques :
Interface automate (PLC) / terrain via socle ECOR-2
Commande de contacteurs, vannes, résistances, voyants 230 V
Remplacement / maintenance dans armoires industrielles (relais de puissance enfichable)
📦 Avantages :
✔️ 2 C/O – 12 A : relais de puissance polyvalent pour nombreuses charges
✔️ LED + bouton test + indicateur mécanique → diagnostic visuel immédiat
✔️ Relais enfichable : remplacement rapide sur base ECOR-2-BSC…
✔️ Gamme ESSENTIAL/ECORLINE, économique tout en restant industrielle
