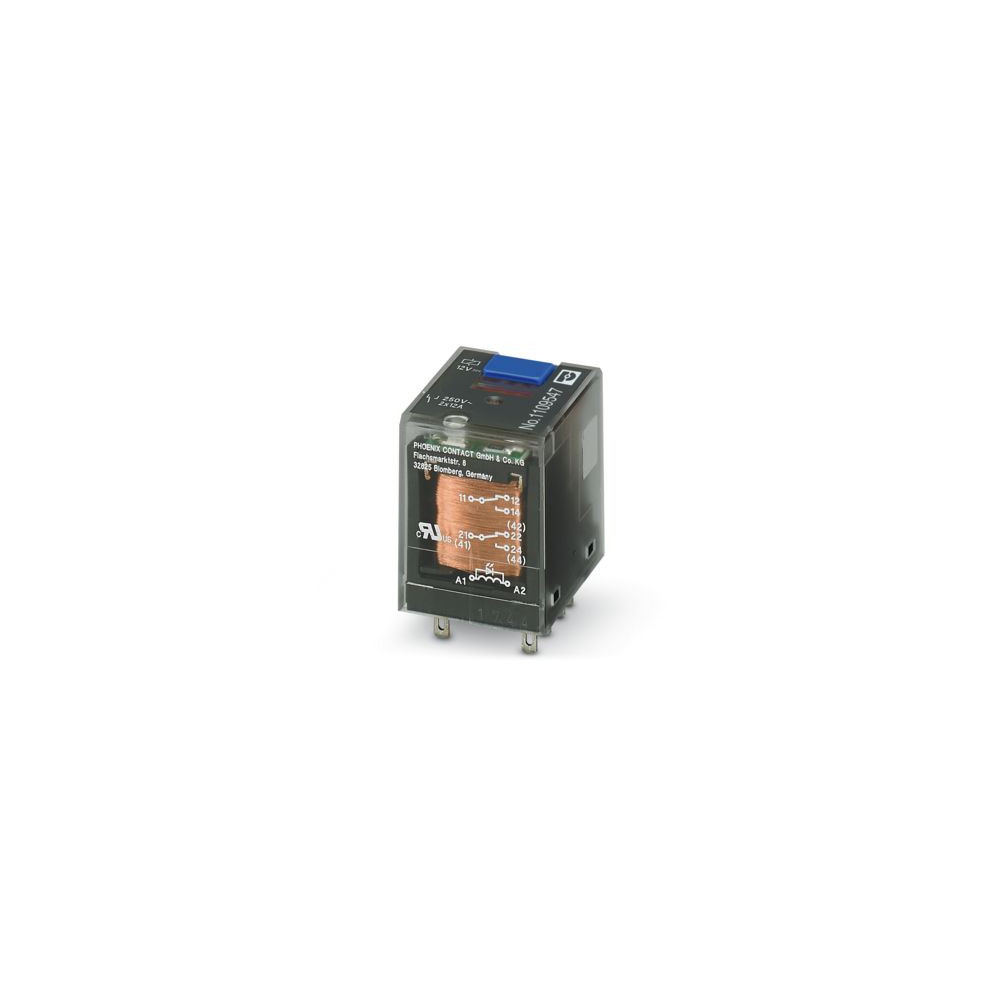

Relais individuels - REL-IR-BL/L- 12DC/4X21

⚙️ Caractéristiques principales :
✅ Désignation : Relais industriel enfichable – 4 contacts inverseurs
✅ Référence : REL-IR-BL/L- 12DC/4X21
✅ Code article Phoenix Contact : 1109557
✅ Type : relais de puissance enfichable, gamme REL-IR / ECORLINE Essential
✅ Contacts : 4 change-over (4 C/O – 4X21), contacts AgNi
✅ Courant permanent limite : 6 A par contact, jusqu’à 250 V AC/DC
✅ Courant d’appel max : env. 12 A / 20 ms (contacts NO)
✅ Puissance de coupure max (ohmique) : env. 1500 VA @ 250 V AC / jusqu’à ~144 W @ 24 V DC

🔌 Bobine (entrée) :

• Tension nominale : 12 V DC

• Plage de fonctionnement : env. 9,6…23,4 V DC (20 °C)

• Courant typique : ≈ 63 mA

• Résistance de bobine : ≈ 192 Ω ±10 %

• Type : monostable, bobine polarisée (A1+, A2−) avec LED jaune d’état intégrée

🛡️ Isolement & environnement :

• Tension d’essai bobine/contacts : ≈ 2,5 kVrms / 1 min

• Tension d’isolement assignée : 250 V AC, tenue aux chocs ≈ 5 kV

• Catégorie de surtension : III – Degré de pollution : 2

• Température de service : –40…+70 °C

• Degré de protection au point d’installation : ≥ IP54

📐 Montage & dimensions :

• Type de montage : relais enfichable sur base

• Connexion : via socle ECOR-2 (ECOR-2-BSC2-RT/4X21, ECOR-2-BSC3/4X21, etc.)

• Largeur : env. 22,5 mm – Hauteur 28 mm – Profondeur 35,5 mm

🔧 Applications typiques :

• Interface automate (PLC) / terrain via bases ECOR-2

• Commande de contacteurs, vannes, résistances, voyants 230 V, etc.

• Remplacement / maintenance de relais de puissance enfichables en armoire industrielle

📦 Avantages :
✔️ 4 C/O – 6 A : un seul relais pour plusieurs circuits à commuter
✔️ LED d’état + relais enfichable → diagnostic visuel et remplacement rapide
✔️ Bobine 12 VDC large plage, adaptée à de nombreuses cartes et automates
✔️ Compatible avec la famille de socles ECOR-2 pour un câblage standardisé
