⚙️ Caractéristiques principales :

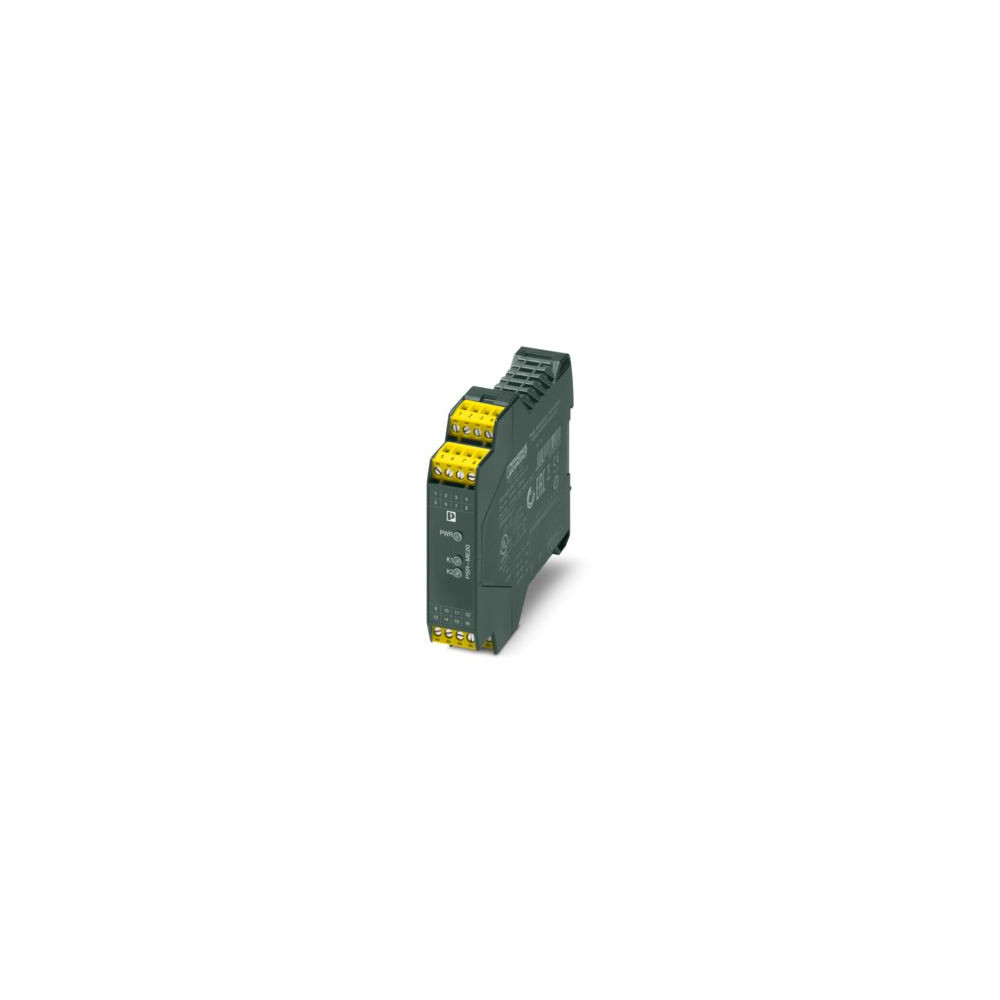

✅ Désignation : Relais de sécurité pour arrêt d’urgence / portes / barrières immatérielles
✅ Référence complète : PSR-ME20-3NO-1NC-24DC-SC
✅ Code article Phoenix Contact : 1301402
✅ Famille : PSRclassic – relais de sécurité à contacts guidés
✅ Fonction : relais de sécurité pour circuits d’arrêt d’urgence, portes de sécurité, barrières immatérielles jusqu’à SIL 2, Cat. 3, PL d
🔌 Alimentation & commande :
✅ Tension d’alimentation : 24 V DC (US 24 V DC –15/+10 %)
✅ Consommation : ≈ 1,7 W / courant ≈ 70 mA à 24 VDC
✅ Commande E-STOP / capteurs : 1 ou 2 canaux (bouton d’arrêt, contact de porte, barrière optique)
✅ Démarrage : automatique ou manuel surveillé (start contrôlé)
⚡ Contacts de sortie :
✅ Sorties de sécurité : 3 contacts NO (3 voies d’activation) – bornes 13/14, 23/24, 33/34
✅ Contact de signalisation : 1 contact NC (voie d’information) – bornes 41/42
✅ Tension de commutation : 10…250 V AC/DC max
✅ Courant permanent : 6 A max / contact (AC15 5 A, DC13 6 A, charge ohmique)
✅ Type de relais : électromécanique à contacts forcés selon IEC/EN 61810-3
⏱️ Performances & sécurité :
✅ Niveau de sécurité : jusqu’à SIL 2 (IEC 61508), Cat. 3, PL d (EN ISO 13849-1)
✅ Temps de réponse typique : ≈ 200 ms (démarrage auto ou manuel surveillé)
✅ Temps de relâchement : ≈ 25 ms
✅ Durée de vie mécanique : ≈ 10⁷ manœuvres
✅ Catégorie de surtension : III – Degré de pollution : 2
✅ Isolation : séparation de sécurité renforcée entre 24 V logique et circuits 250 V
📐 Montage & raccordement :
✅ Montage : rail DIN 35 mm – module enfichable
✅ Bornes : borniers à vis enfichables (plug-in screw terminal block)
✅ Utilisation : uniquement pour environnement industriel
🔧 Applications typiques :
🔹 Circuits d’arrêt d’urgence sur machines et lignes de production
🔹 Portes et capots de sécurité (interverrouillage)
🔹 Rideaux lumineux / barrières immatérielles de protection d’accès
📦 Avantages :
✔️ 1 ou 2 canaux → compatible avec la plupart des boutons E-STOP / contacts de porte / capteurs
✔️ 3 sorties de sécurité NO + 1 NC de signalisation → facilite le câblage puissance + retour automate
✔️ Relais à contacts guidés, conforme aux exigences de sécurité machine
✔️ Solution standard Phoenix Contact PSRclassic, simple à intégrer en armoire
