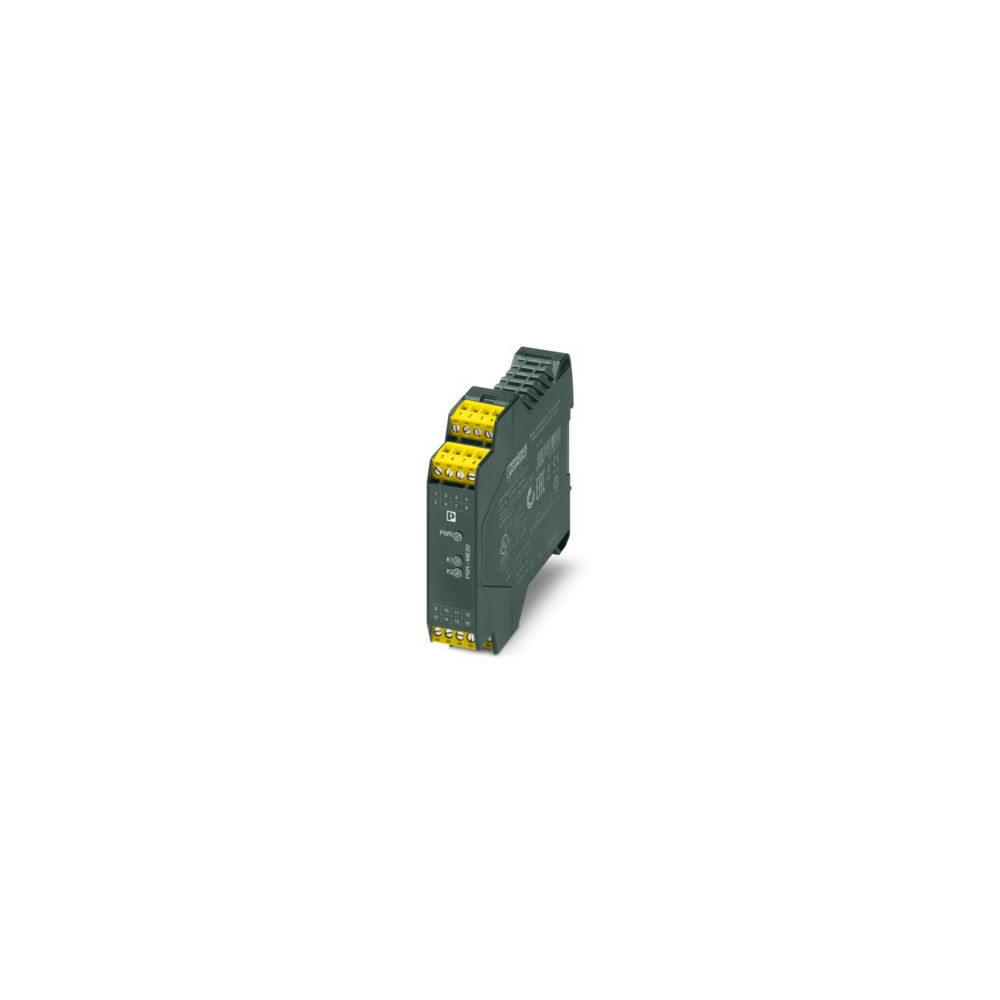

Relais de sécurité comme extension de contact, 4 chemins de courant d’activation, 1 chemin de courant de confirmation, avec appareil de base jusqu’à Cat. 3, PL d selon EN ISO 13849, bornier à vis enfichable, largeur : 22,5 mm
⚙️ Caractéristiques principales :
✅ Désignation : Relais de sécurité – module d’extension de contacts
✅ Référence complète : PSR-ME30-4NO-1NC-24DC-SC
✅ Code article Phoenix Contact : 1397656
✅ Famille : PSRclassic – relais de sécurité à contacts guidés
✅ Rôle : extension de contacts de sécurité (en complément d’un relais de base), jusqu’à Cat. 3 / PL d – SIL 2
🔌 Alimentation & entrée de commande :
✅ Tension d’alimentation / commande : 24 V DC, plage 20,4…26,4 V DC (borne K1/K2)
✅ Nombre d’entrées : 1 entrée de sécurité (commande 1 canal)
✅ Courant d’appel typique : ≈ 130 mA (Δt ≈ 800 ms)
✅ Courant de consommation typique : ≈ 67 mA
✅ Circuit de protection bobine : diode de protection intégrée
⚡ Contacts de sortie :
✅ Sorties de sécurité (enabling paths) : 4 contacts NO (4 voies d’activation) – bornes 13/14, 23/24, 33/34, 43/44
Contacts à forcer (force-guided) AgSnO₂
Tension de commutation : 10…250 V AC/DC
Courant permanent limite : 6 A max/par contact
Pouvoir de coupure : 5 A AC15, 6 A DC13 (charge ohmique)
✅ Contact de retour / diagnostic : 1 contact NC (confirmation path) – 2 NC en série, bornes 11/12, pour retour automate / surveillance boucle
⏱️ Performances & sécurité :
✅ Niveau de sécurité avec module de base : Cat. 3 / PL d (EN ISO 13849-1), SIL 2 (EN/IEC 62061, EN/IEC 61508)
✅ Temps de démarrage typique : ≈ 20 ms
✅ Temps de relâchement typique : ≈ 20 ms
✅ Service : 100 % ED (service continu)
✅ Durée de vie mécanique : ≈ 10⁷ manœuvres
✅ Catégorie de surtension : III – Degré de pollution : 2
📐 Montage & raccordement :
✅ Montage : rail DIN 35 mm
✅ Bornes : borniers à vis enfichables (plug-in screw terminal block)
✅ Largeur : env. 22,5 mm – boîtier compact pour armoire
✅ Utilisation : uniquement pour environnement industriel
🔧 Applications typiques :
🔹 Extension de contacts de sécurité pour relais de base (E-STOP, portes, barrières immatérielles, etc.)
🔹 Multiplication des sorties de sécurité 24 V DC vers plusieurs circuits de puissance
🔹 Intégration dans armoires de machines, lignes de production, cellules robotisées
📦 Avantages :
✔️ 4 NO de sécurité + 1 NC de diagnostic : un seul module pour plusieurs circuits à couper
✔️ Module d’extension simple à ajouter derrière un relais de base (PSR-ME20, PSR-… )
✔️ Contacts guidés et renforcés, conformes aux normes de sécurité machine
✔️ Format 22,5 mm compact, bornes enfichables pratiques pour câblage et maintenance
