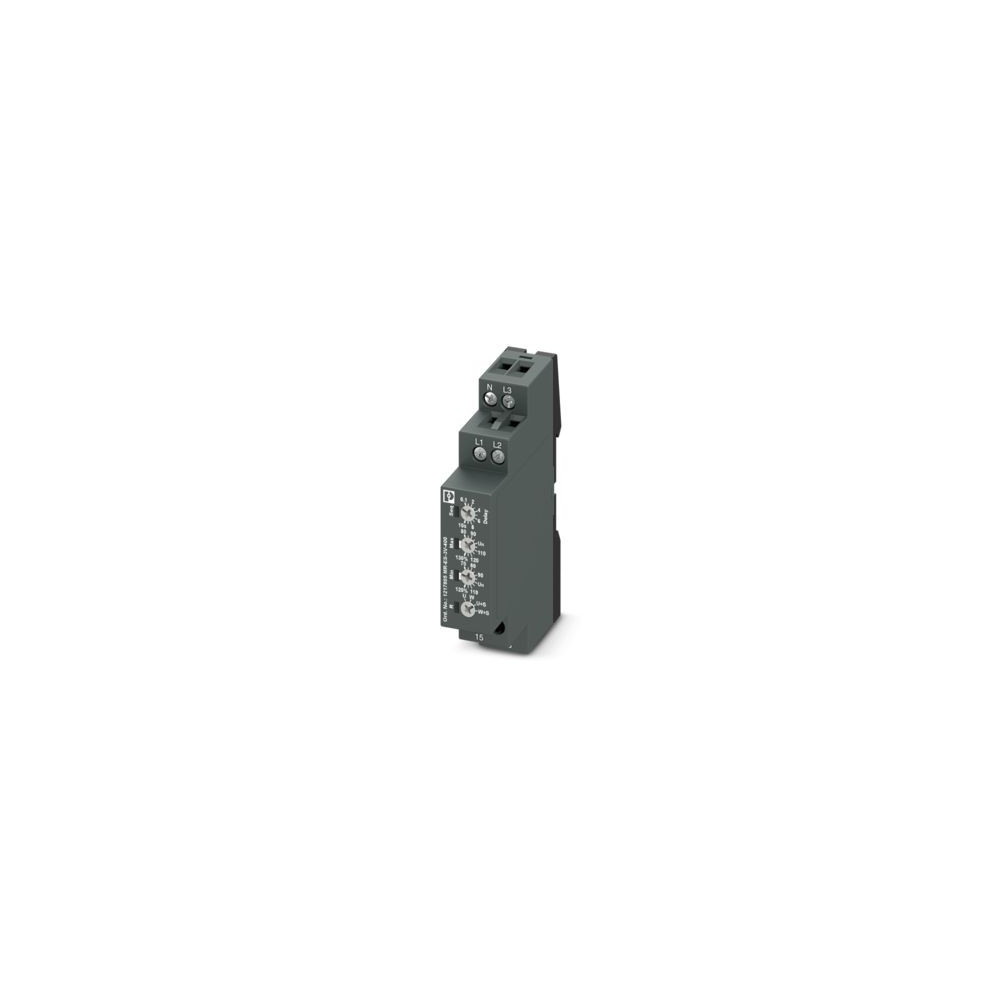

MR-ES-3V-400 - Relais de surveillance

⚙️ Caractéristiques principales :
✅ Désignation : Relais de surveillance de tension triphasée
✅ Référence complète : MR-ES-3V-400
✅ Type : Relais de surveillance 3 phases pour réseau 400 V AC (3N~400/230 V)
✅ Tension surveillée : 400 V AC ±30 % → env. 280…520 V AC
✅ Fonctions :

• sous-tension

• surveillance en fenêtre

• séquence de phase

• défaut de phase (perte de phase)

✅ Alimentation :

• Alim = tension mesurée

• ou large plage 24…240 V AC/DC (module d’alimentation intégré)

✅ Sortie :

• 1 contact inverseur (1 C/O)

• jusqu’à 5 A / 250 V AC – 1250 VA, fusible recommandé 5 A rapide

✅ Réglages :

• temporisation de réponse 0,1…10 s

• seuils de tension réglables ≈ 70…130 % Un (280…520 V AC max)

✅ Montage / raccordement :

• Rail DIN 35 mm

• Largeur 17,5 mm, H ≈ 87 mm, P ≈ 65 mm

• Bornes à vis 0,5…2,5 mm² (rigide / souple)

✅ Environnement :

• Température de service : –25…+55 °C

• Indice : IP40 boîtier / IP20 bornes

• Catégorie de surtension III, degré de pollution 2 – marquage CE, conformité RoHS

🔧 Applications typiques :
🔹 Surveillance de la tension réseau 3 × 400 V en armoires industrielles / tertiaires
🔹 Protection moteurs / équipements contre perte de phase, erreur de rotation, chute de tension
🔹 Tableaux de distribution, machines, pompes, compresseurs, HVAC…
