⚙️ Caractéristiques principales :

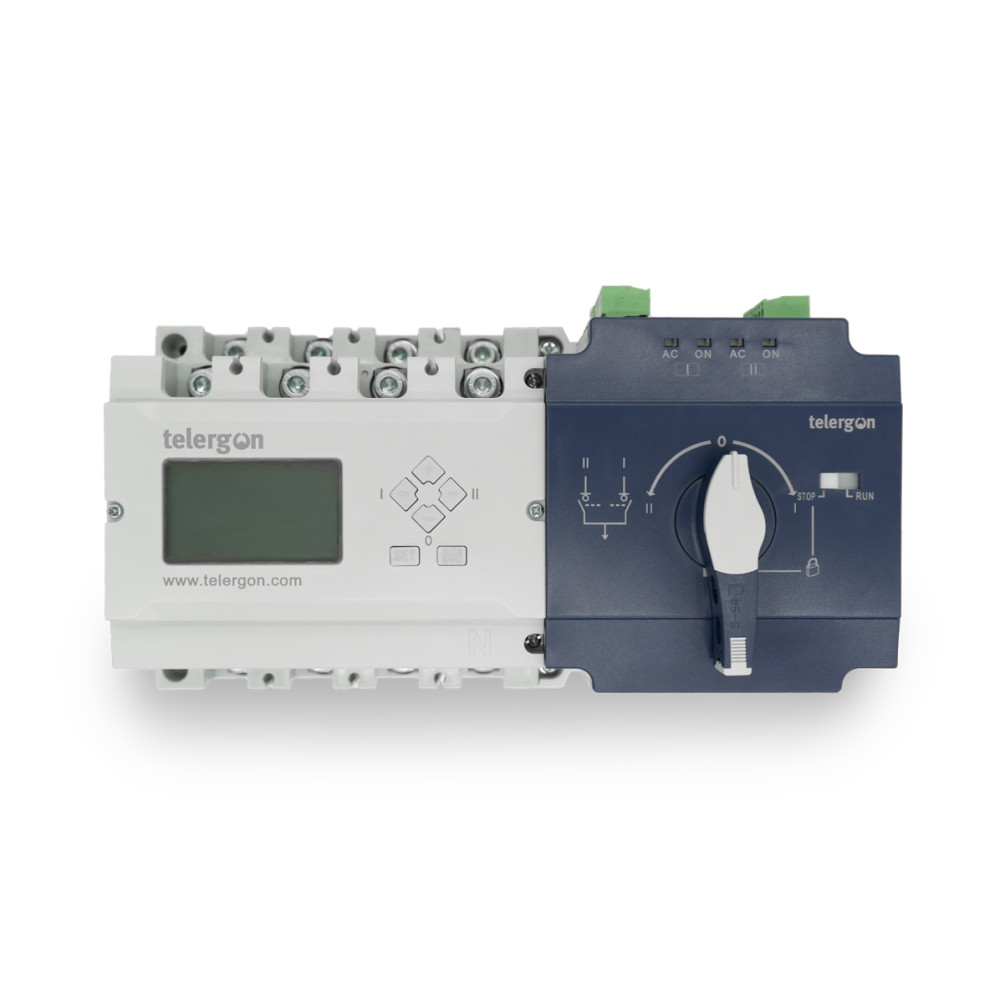

✅ Type : Inverseur de source automatique ATS
✅ Référence produit : ATS 100A 3P+N C2/0 D
✅ Calibre : 100 A
✅ Pôles : 3P+N (tétrapolaire)
✅ Fonction : commutation automatique entre deux alimentations (réseau / groupe ou réseau / réseau)
✅ Tension d’utilisation typique : 230/400 V AC – 50/60 Hz (à confirmer constructeur)
✅ Catégories d’utilisation indicatives : AC-22A / AC-33 (selon modèle)
✅ Logique de commande : module ATS intégré avec :
-
surveillance tension / fréquence des sources
-
délais de commutation programmables (retard de démarrage groupe, retour réseau, etc.)
-
gestion du retour temporisé sur la source normale
✅ Modes de fonctionnement : Auto / 0 / Manu avec fonction Test (selon version)
✅ Commandes groupe : contact(s) de démarrage/arrêt groupe électrogène
✅ Signalisation : voyants ou indicateurs pour réseau OK, groupe OK, position source, défaut ATS
✅ Montage : en coffret ou armoire, sur platine ou rail (selon conception)
✅ Raccordement : par câbles dimensionnés pour 100 A
✅ Normes indicatives : NF / CE, IEC 60947-6-1 (inverseurs automatiques), IEC 60947-4-1 (selon technologie de puissance)
🔧 Applications idéales :
🔹 Alimentation sécurisée de petits TGBT ou tableaux divisionnaires
🔹 Protection des charges prioritaires :
• éclairage de sécurité
• pompes, surpresseurs
• automatismes essentiels
🔹 Petits locaux tertiaires, bureaux, boutiques, villas
🔹 Toute installation nécessitant une continuité de service en cas de coupure réseau
📦 Avantages :
✔️ Basculement automatique en cas de perte du réseau
✔️ Réduction du temps de coupure pour les charges sensibles
✔️ Mode manuel disponible pour les manœuvres de secours
✔️ Solution compacte et prête à câbler dans une armoire ou un coffret
✔️ Améliore la disponibilité et la sécurité d’exploitation de l’installation
