⚙️ Caractéristiques principales :

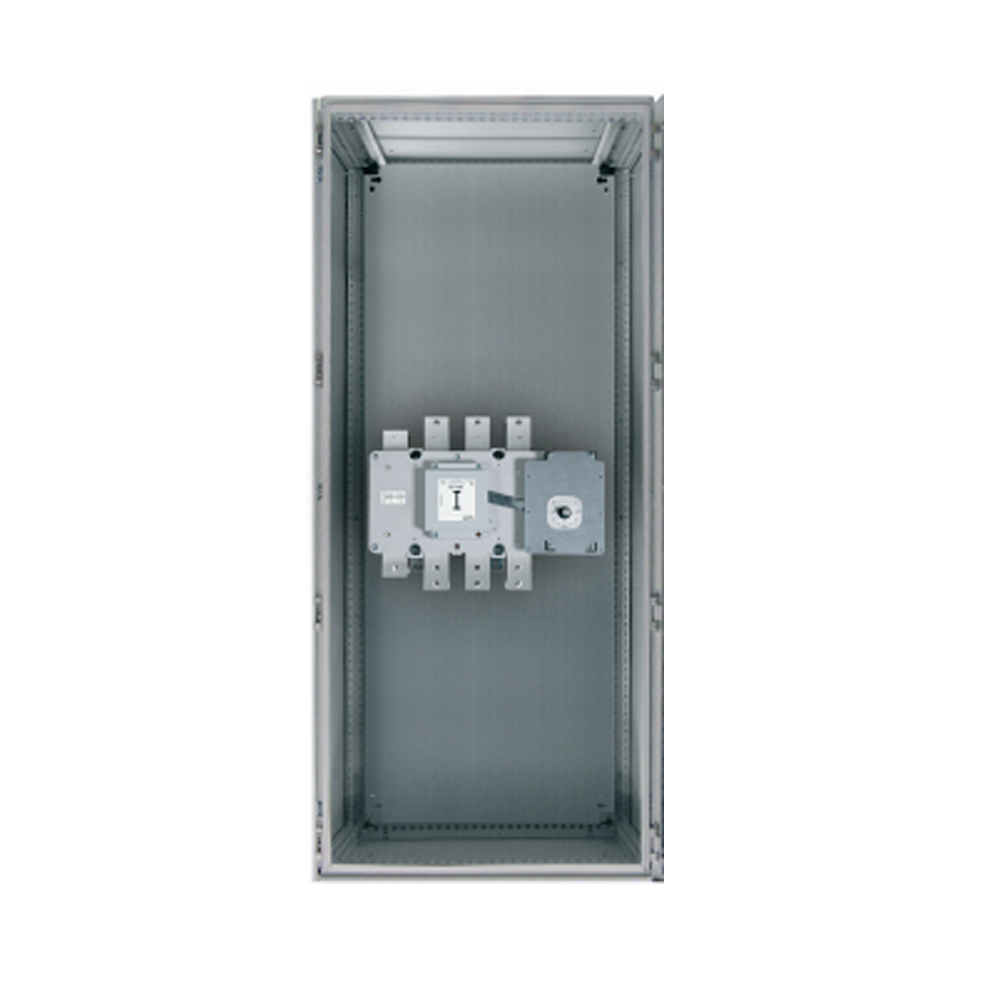

✅ Type : Interrupteur de commutation de source (CO SW) motorisé monté dans un boîtier métallique
✅ Base appareillage : gamme S5F, calibre 1600 A
✅ Fonction : commutation entre deux alimentations (réseau / groupe ou réseau / réseau)
✅ Calibre : 1600 A
✅ Pôles : 3P+N (tétrapolaire)
✅ Mode de commande :
-
Motorisation intégrée pour commande à distance / automatique (contacts, automate, ATS, etc.)
-
Possibilité de commande locale selon configuration (à confirmer constructeur)
✅ Enveloppe : coffret / boîtier métallique pour appareillage S5F
✅ Dimensions du coffret : 1800 x 800 x 600 mm (H x L x P)
✅ Matériau du boîtier : tôle d’acier peinte / traitée anticorrosion (détails à confirmer fabricant)
✅ Indice de protection : IP adapté aux locaux techniques (à préciser selon modèle)
✅ Montage : au sol sur socle ou châssis (dimensions 1800x800x600)
✅ Raccordement : par barres cuivre ou câbles dimensionnés pour 1600 A
✅ Utilisation typique : commutation de source en tête de TGBT / tableaux principaux de très forte puissance
🔧 Applications idéales :
🔹 Inversion réseau / groupe électrogène pour installations industrielles lourdes
🔹 Sélection entre deux arrivées réseau sur TGBT 3P+N 1600 A
🔹 Alimentation sécurisée d’installations critiques :
• process continus et lignes de production
• grosses pompes, surpresseurs, compresseurs
• systèmes de ventilation et de climatisation centralisés
• data centers, salles serveurs, hôpitaux, bâtiments sensibles
🔹 Utilisation comme coffret de commutation principal en amont des tableaux de distribution basse tension
📦 Avantages :
✔️ Solution complète en coffret métallique : appareillage S5F 1600 A + motorisation intégrés, prêt à câbler
✔️ Motorisation de forte puissance : permet la commande à distance et / ou automatique de la commutation de source
✔️ 3P+N – 1600 A : dimensionné pour les installations triphasées de très forte puissance
✔️ Enveloppe 1800x800x600 mm : volume généreux pour raccordement par barres, câbles et ajout d’accessoires (borniers, protections, signalisation…)
✔️ Réduction du temps d’étude et d’installation : ensemble standardisé, propre et professionnel pour les projets réseau/groupe haut de gamme
