⚙️ Caractéristiques principales :

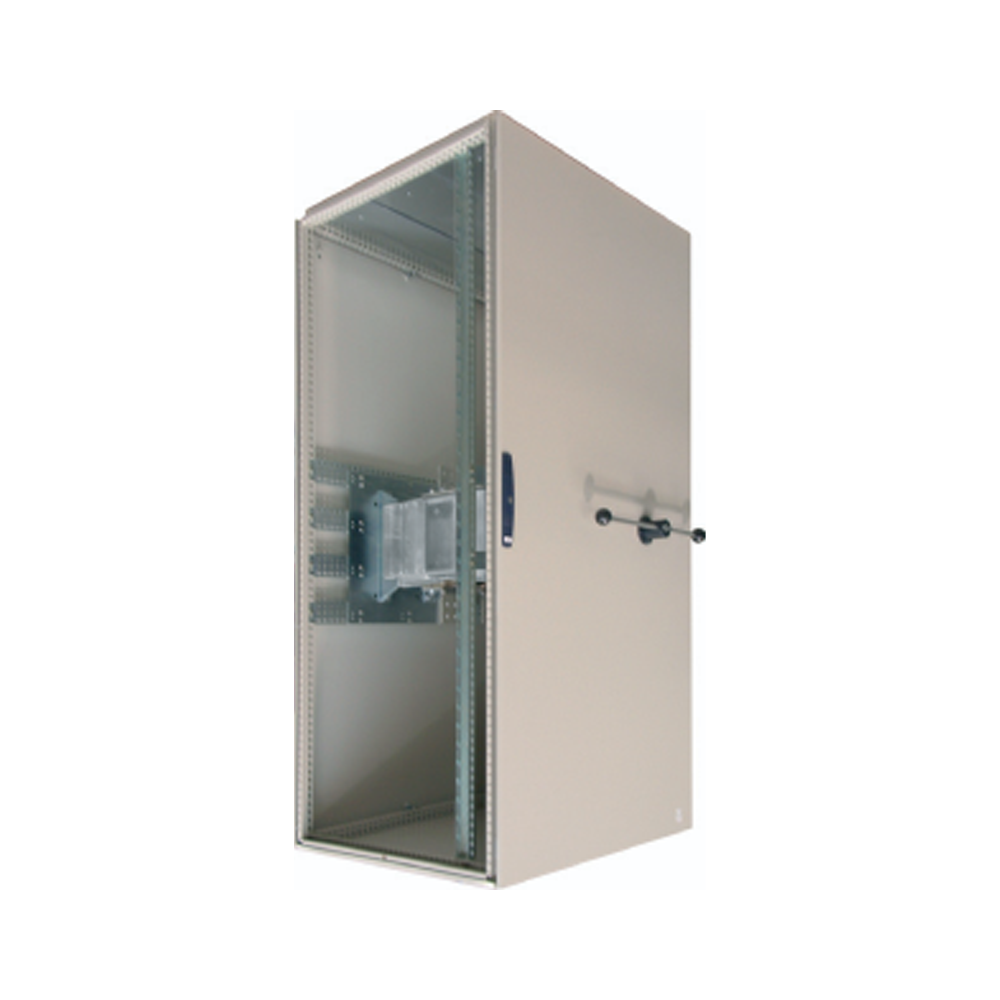

✅ Type : Interrupteur de commutation de source (CO SW) motorisé monté dans un boîtier métallique
✅ Base appareillage : gamme S5F, calibre 2500 A
✅ Fonction : commutation entre deux alimentations (réseau / réseau, réseau / groupe, etc.)
✅ Calibre : 2500 A
✅ Pôles : 3P+N (tétrapolaire)
✅ Mode de commande :
-
Motorisation intégrée pour commande à distance / automatique (contacts, automate, ATS, supervision, etc.)
-
Possibilité de commande locale selon configuration (à confirmer constructeur)
✅ Enveloppe : coffret / boîtier métallique pour appareillage S5F très forte puissance
✅ Dimensions du coffret : 2000 x 1000 x 900 mm (H x L x P)
✅ Matériau du boîtier : tôle d’acier peinte / traitée anticorrosion (détails à confirmer fabricant)
✅ Indice de protection : IP adapté aux locaux techniques (à préciser selon modèle)
✅ Montage : au sol sur socle ou châssis (armoire de grande dimension)
✅ Raccordement : par jeux de barres cuivre ou câbles de forte section, dimensionnés pour 2500 A 3P+N
✅ Utilisation typique : commutation de source en tête de TGBT / tableaux principaux triphasés + neutre de très forte puissance
🔧 Applications idéales :
🔹 Inversion réseau / groupe électrogène ou réseau / réseau pour installations industrielles lourdes
🔹 Sélection de source en amont de gros TGBT 3P+N – 2500 A
🔹 Alimentation sécurisée d’installations critiques :
• process industriels continus haute puissance
• grosses pompes, surpresseurs, compresseurs, moteurs de très forte puissance
• CVC et production de froid centralisée pour grands sites
• data centers, infrastructures stratégiques, grands ensembles hospitaliers, sites sensibles
🔹 Utilisation comme coffret de commutation principal pour plusieurs départs de distribution basse tension 3P+N
📦 Avantages :
✔️ Solution complète en coffret métallique : appareillage S5F 2500 A 3P+N + motorisation intégrés, ensemble prêt à câbler
✔️ Motorisation très forte puissance : permet la commande à distance et/ou automatique de la commutation de source, compatible ATS / systèmes de supervision
✔️ 3P+N – 2500 A : parfaitement dimensionné pour les installations triphasées avec neutre de très forte intensité
✔️ Enveloppe 2000 x 1000 x 900 mm : grand volume interne pour jeux de barres, câbles, mesure, protections et signalisation
✔️ Réduction du temps d’étude et d’installation : solution standardisée, propre et professionnelle pour les projets réseau/groupe et double alimentation de très forte puissance
