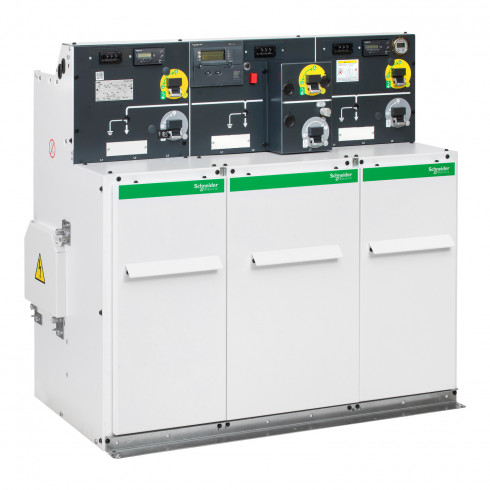

Cellule GIS RM6 HN Trilogie (Arrivée Protection Départ) IPI 24KV Motorisée Extens. Droite - DPPB000287

Cellule RM6 HN NE-IPI (2I+P) non ext., Cdes manuelles

Name: Cellule RM6 HN NE-IPI (2I+P) non ext., Cdes manuelles
Brand: Schneider electric
SKU: DPPB000251
Price: 10085521 XOF
Availability: InStock

Marque : Schneider electric

Référence : DPPB000251

La cellule RM6 HN IPI motorisée est une cellule HTA blindée à isolement gazeux (GIS) conçue par Schneider Electric, intégrant les trois fonctions essentielles d’un poste HTA : arrivée, protection par disjoncteur, et départ dans une seule unité compacte. Dotée de commandes motorisées, elle est adaptée aux environnements nécessitant une commande à distance ou automatisée. Conforme à la norme HN 64-S-61, cette version est extensible à droite, ce qui la rend idéale pour les installations modulaires HTA 12/24 kV modernes.

En rupture de stock

10 085 521 F CFA

Prix Grand Public

Quantité

Ajouter pour comparer

Ajouter à la liste de souhaits

Garanties sécurité

Politique de livraison

Politique retours

Paiement sécurisé

Caractéristiques principales :

✅ Tension nominale : 24 kV
✅ Courant assigné : Jusqu’à 630 A
✅ Pouvoir de coupure : Jusqu’à 20 kA selon le disjoncteur intégré
✅ Fonction :
🔹 IPI = Interrupteur (arrivée) + Protection (disjoncteur) + Interrupteur (départ)
🔹 Fonction Trilogie complète dans un seul compartiment
✅ Commande : Motorisée (commande locale et/ou à distance)
✅ Technologie : GIS – isolement et coupure dans le gaz SF₆
✅ Extensibilité : À droite uniquement – pour structures modulaires
✅ Raccordement câble : Embrochable – Interface C2 (630 A)
✅ Disjoncteur intégré : Type JDB ou équivalent, piloté par relais de protection
✅ Indicateurs intégrés :
🔹 Présence tension
🔹 Position interrupteur / disjoncteur / mise à la terre
✅ Indice de protection : IP65 (parties actives), IP2X (zone opérateur)
✅ Normes :
🔹 CEI 62271-200 / CEI 62271-100 / CEI 60694
🔹 HN 64-S-61 (Enedis – France)

Applications idéales :

🔹 Postes HTA/BT supervisés ou télécommandés
🔹 Réseaux publics HTA (Enedis) ou privés (industries, data centers, collectivités)
🔹 Postes préfabriqués béton ou postes intérieurs avec commande à distance
🔹 Infrastructures critiques nécessitant interventions à distance ou en sécurité
🔹 Architectures HTA évolutives extensibles vers la droite

Avantages clés :

✔️ Fonction Trilogie complète : arrivée + disjoncteur + départ en un seul module
✔️ Motorisation intégrée : pilotage à distance via télécommande ou supervision
✔️ Extensibilité à droite : permet extensions futures sans modification lourde
✔️ Disjoncteur intégré 630 A : protection performante et sélective
✔️ Sécurité renforcée : isolement total au gaz, verrouillages, signalisation visuelle
✔️ Maintenance quasi nulle : enceinte blindée et scellée à vie
✔️ Compatibilité HN : raccordement direct aux réseaux Enedis / EDF
✔️ Installation rapide : grâce aux interfaces embrochables normalisées
