⚙️ Caractéristiques principales :

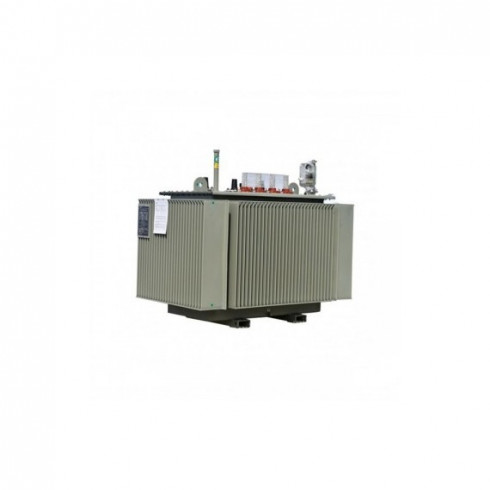

✅ Type : Transformateur de distribution triphasé bi-tension (huile – TOA)
✅ Puissance nominale : 400 kVA
✅ Tension primaire : 15 / 20 kV (bi-tension commutable)
✅ Tension secondaire : 400/230 V
✅ Fréquence : 50 Hz
✅ Refroidissement : ONAN (huile minérale naturelle, refroidissement à air naturel)
✅ Couplage : Dyn11
✅ Niveau d’isolement :
-
MT : 24 kV / 125 kV BIL
-
BT : 1,1 kV / 3 kV BIL
✅ Tension de court-circuit : 4 % (typique)
✅ Pertes à vide : ~720 W – Pertes en charge : ~6000 W
✅ Niveau sonore : ≤ 52 dB
✅ Équipements : Commutateur de tension (15/20 kV), indicateur d’huile, thermomètre, soupape, bornier BT, cuve hermétique, anneaux de levage
✅ Normes : IEC 60076 / CEI 76 – Classe Ck10 / E0 / A0
✅ Marque : ABB
🔧 Applications idéales :
🔹 Réseaux de distribution publique et industrielle à tension variable (15 ou 20 kV)
🔹 Postes MT/BT nécessitant compatibilité double tension
🔹 Alimentation de bâtiments, usines, complexes tertiaires
🔹 Sites où la tension réseau MT peut évoluer
📦 Avantages :
✔️ Bi-tension 15/20 kV : flexibilité maximale d’exploitation
✔️ Fiabilité ABB et haut rendement
✔️ Conception tropicalisée adaptée aux environnements sévères
✔️ Cuve hermétique = maintenance réduite et meilleure durée de vie
✔️ Niveau sonore ≤ 52 dB
✔️ Conforme aux normes internationales IEC 60076 / CEI 76 – sécurité, performance et robustesse garanties
